레벨(수평대) 거치대(1Way / 3Way)

출원 번호 : 20-2024-0000494

특허 침해, 무단 복제 금지

< 오늘 출발!!>

오후 2시 이전 구매시 당일 출발!!

재고에 따라 익일 출발 될 수 있습니다.

1Way 레벨 거치대

1개의 수평대(레벨)를 거치 할 수 있는 브라켓 세트

사진과 같이 사이드Bar 2개(상/하)가 설치되어 있어야 합니다. (별도구매)

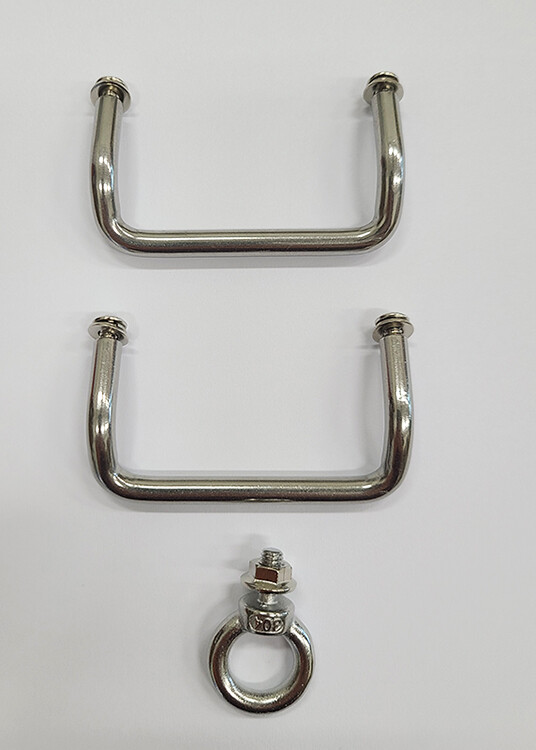

구성 : 레벨 브라켓 2개(볼트포함) / 아이볼트 1개

내부 사이즈 : W54mm x D25mm

(사이드 Bar 제외)

사진과 같이 사이드Bar 2개(상/하)가 설치되어 있어야 합니다. (별도구매)

<설치 시 주의사항>

 1. 사이드 Bar 신규 설치 시 :  먼저 브라켓을 체결 후 사이드 Bar 체결

2. 기존 사이드 Bar가 설치 되었을 경우 사이드 Bar 해체 후 브라켓 체결

상부 브라켓 설치

상부 브라켓 설치

사진과 같이 사이드 bar 홀에 브라켓 체결(볼트포함)

내부 사이즈 : 54mm x 25mm

하부 브라켓 설치

아이볼트 체결

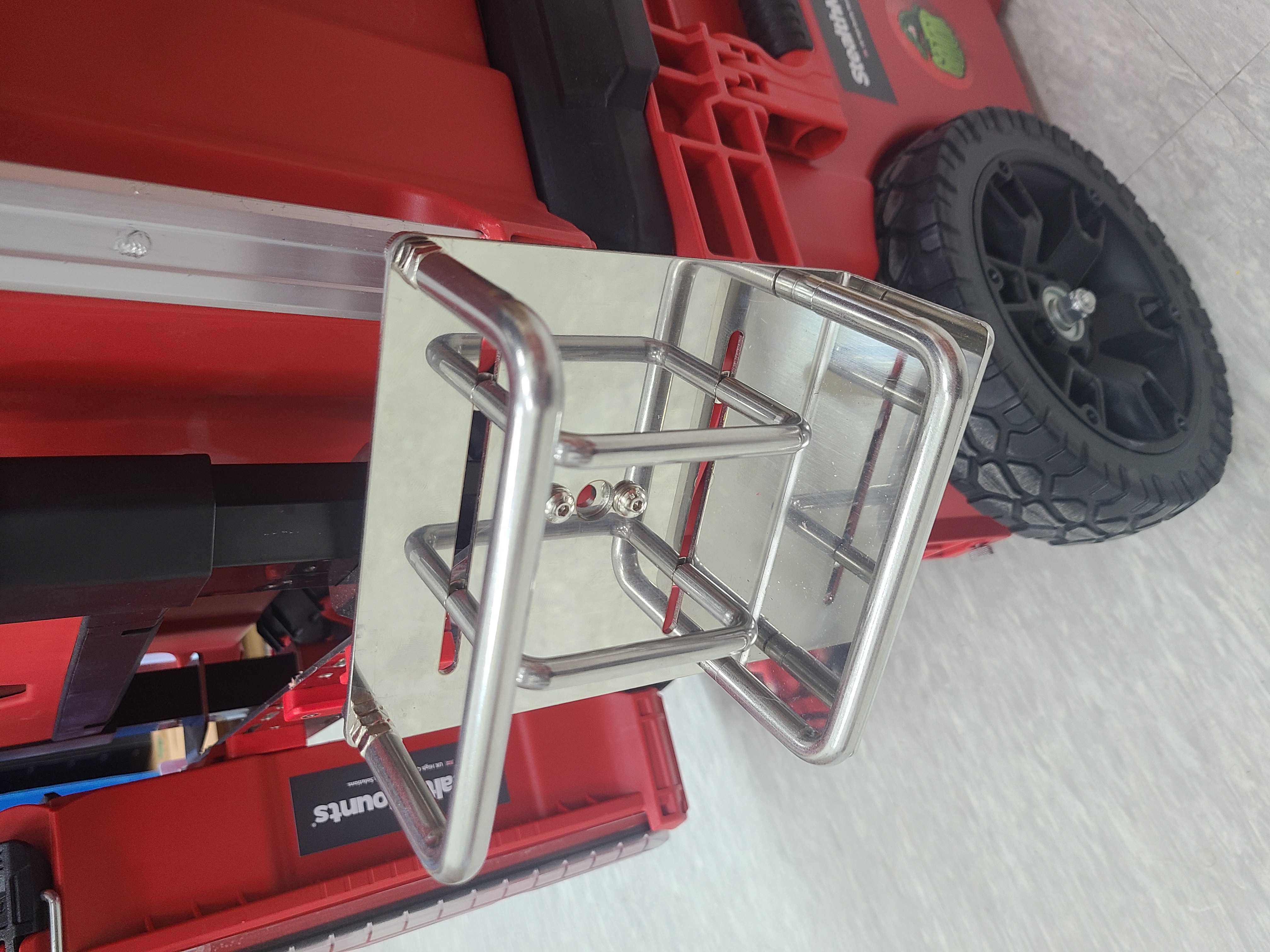

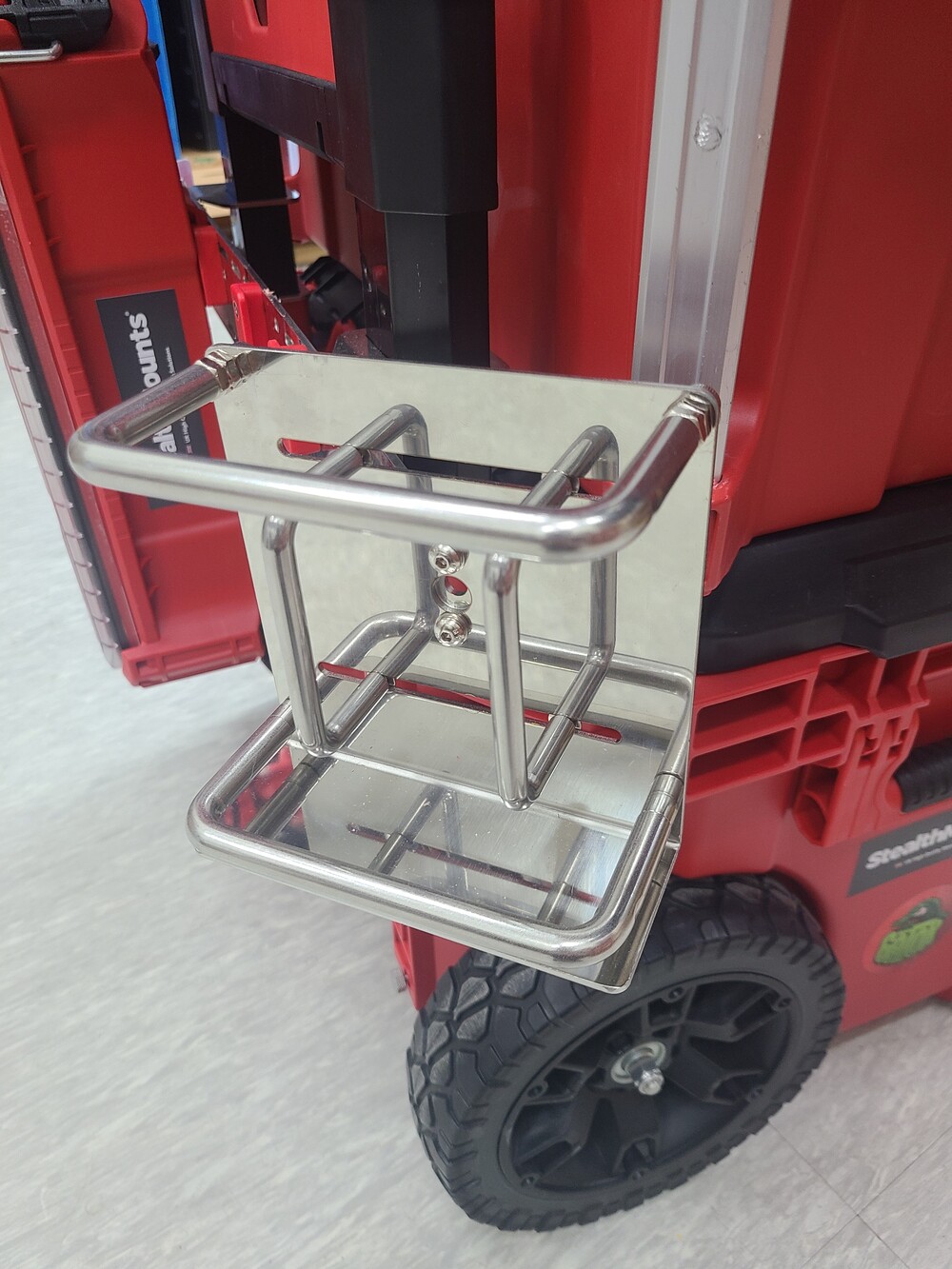

3Way 레벌(수평대) 거치대

1개 이상의 레벨(수평대)를 거치 보관 할 수 있는 거치대

꼭! 팩아웃플러스 Bar가 설치 되어 있어야 합니다!!

<특징>

1. 세로방향 가이드 브라켓을 좌/우로 위치 조정이 가능합니다.(볼트 고정)

2. 가로방향 위/아래 ㄷ 자 고정(대형) 브라켓은 너트를 추가하여 깊이를 조정 할 수 있습니다. (기본 55mm)

<설치>

1. 팩아웃플러스 Bar 가 설치되어 있어야 합니다.

2. 팩아웃 플러스 Bar (사이드, 전면, 롤링 후면, 사과박스) 원하는 위치에 볼트로 체결 합니다.

체결용 볼트 포함

내부 사이즈 : 55mm x 115mm

재질 : SUS

체결용 볼트 포함

레벨 사이즈에 따라 4개까지 거치 보관 됩니다.

가운데 세로 ㄷ자 브라켓의 위치를 좌/우로 조정하고

뒤에 볼트를 체결하여 위치를 고정합니다.

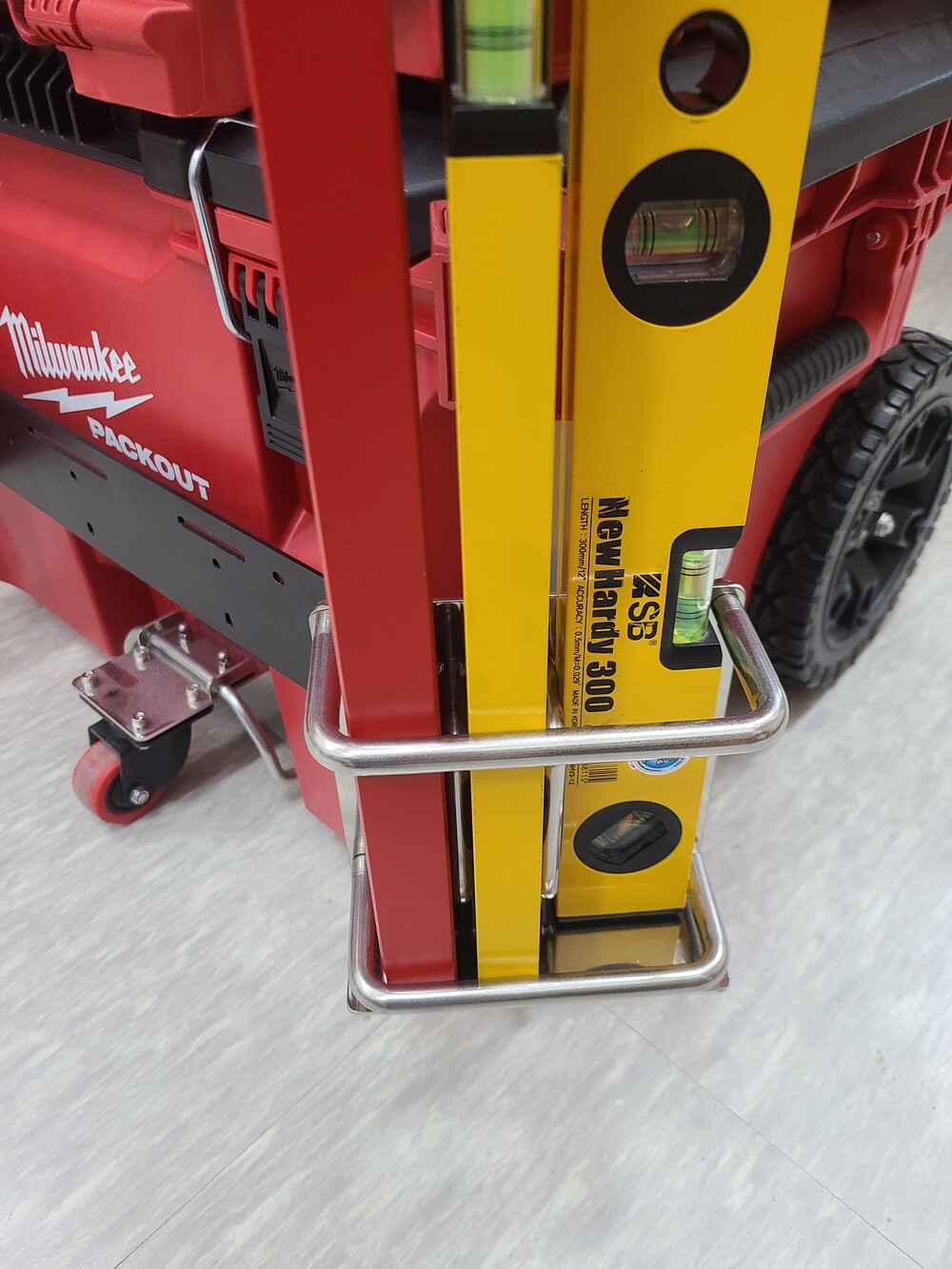

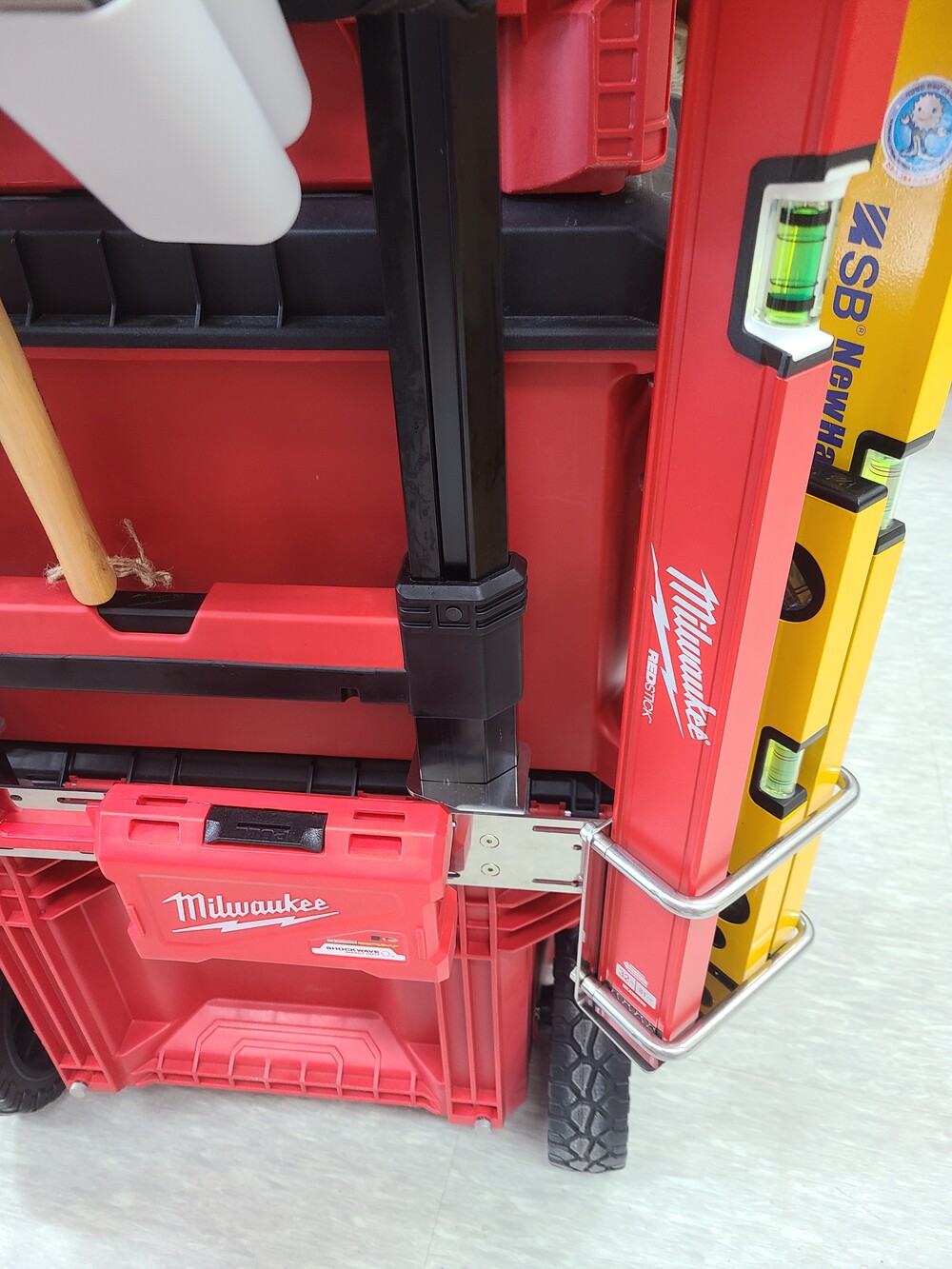

롤링 툴박스 앞쪽 폴대에 장착한 모습

꼭! 팩아웃플러스 Bar가 설치 되어 있어야 합니다!!

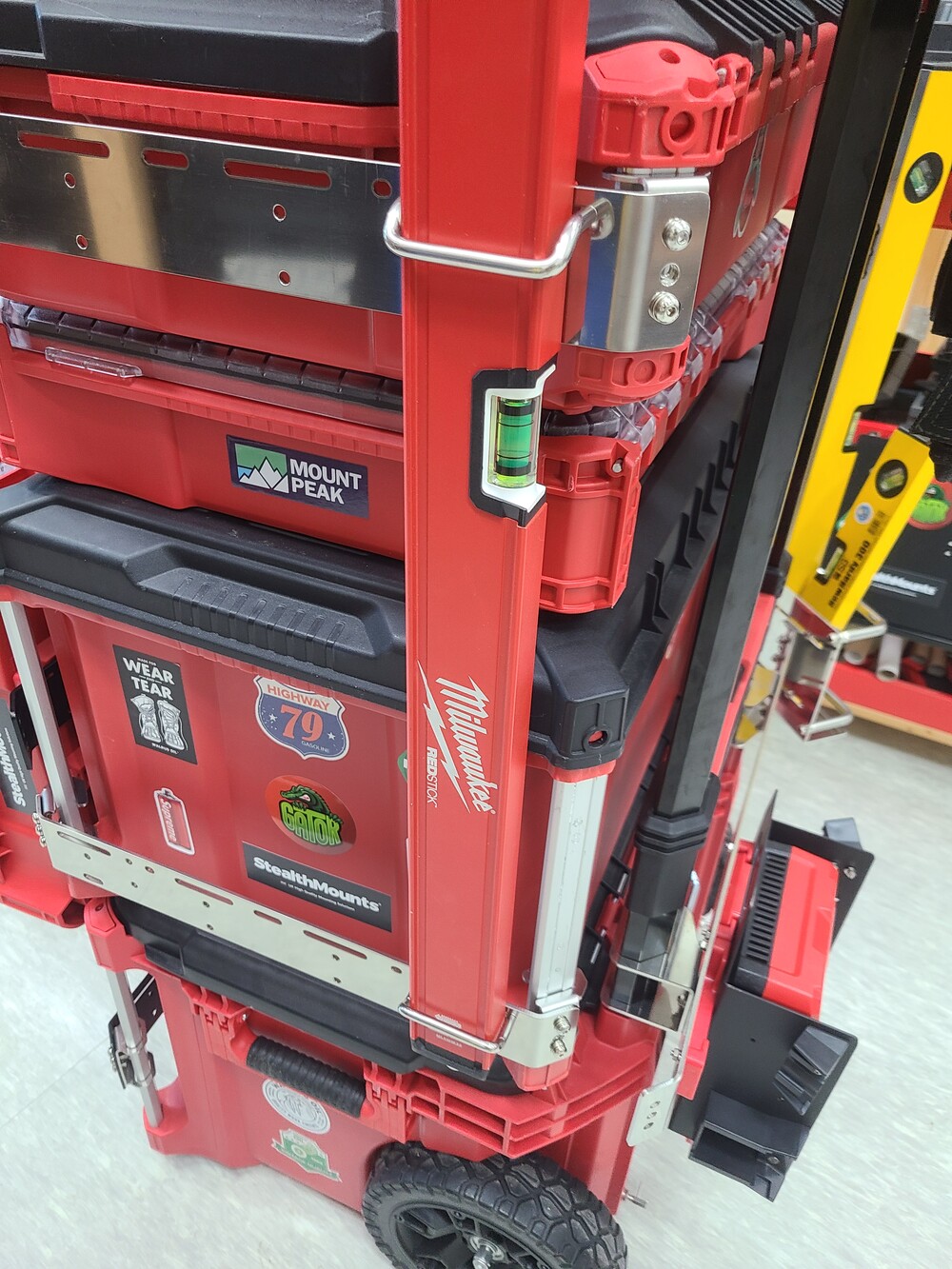

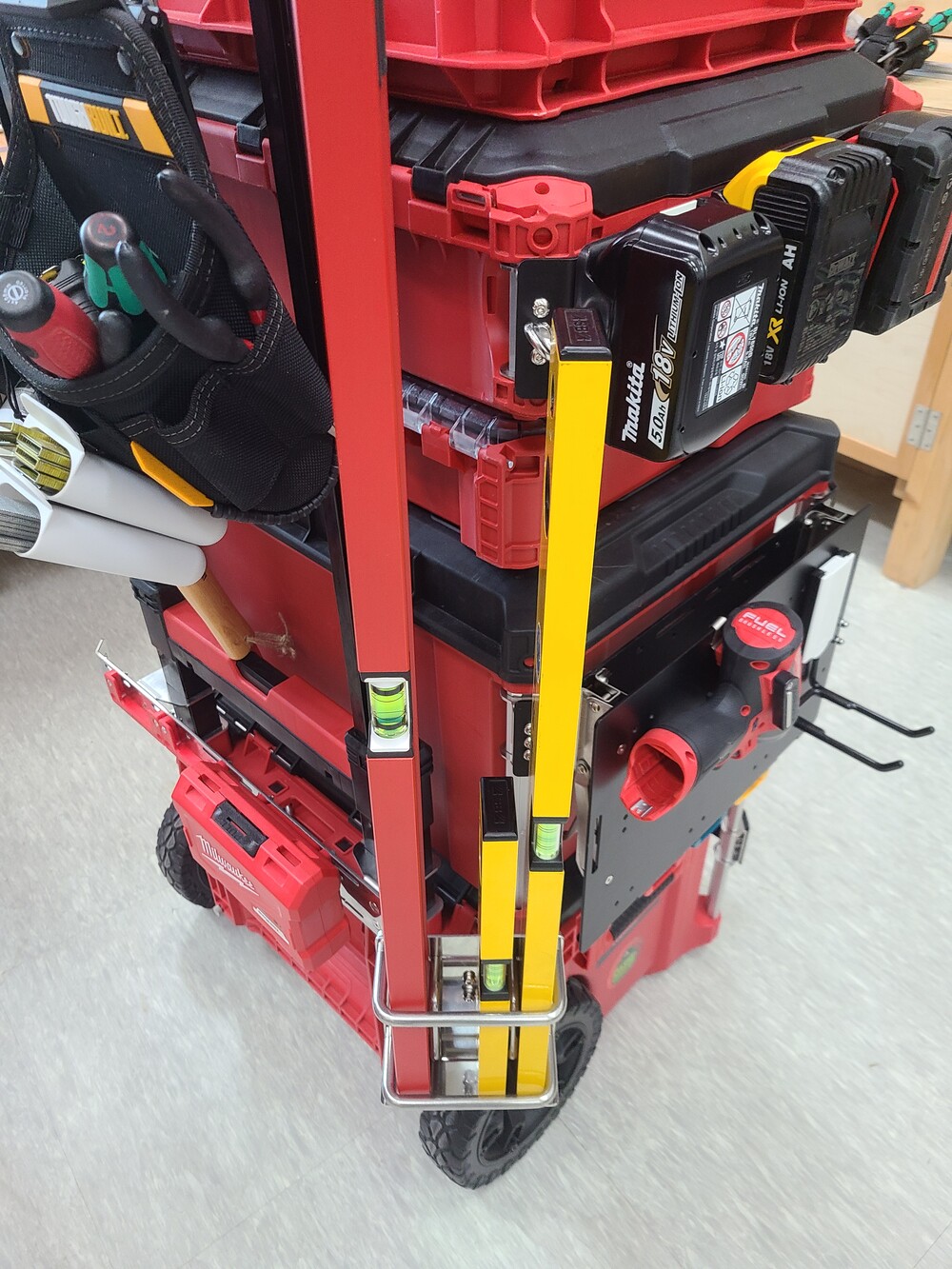

롤링 후면에 설치한 모습

팩아웃플러스 롤링 후면용 플레이트에 장착!

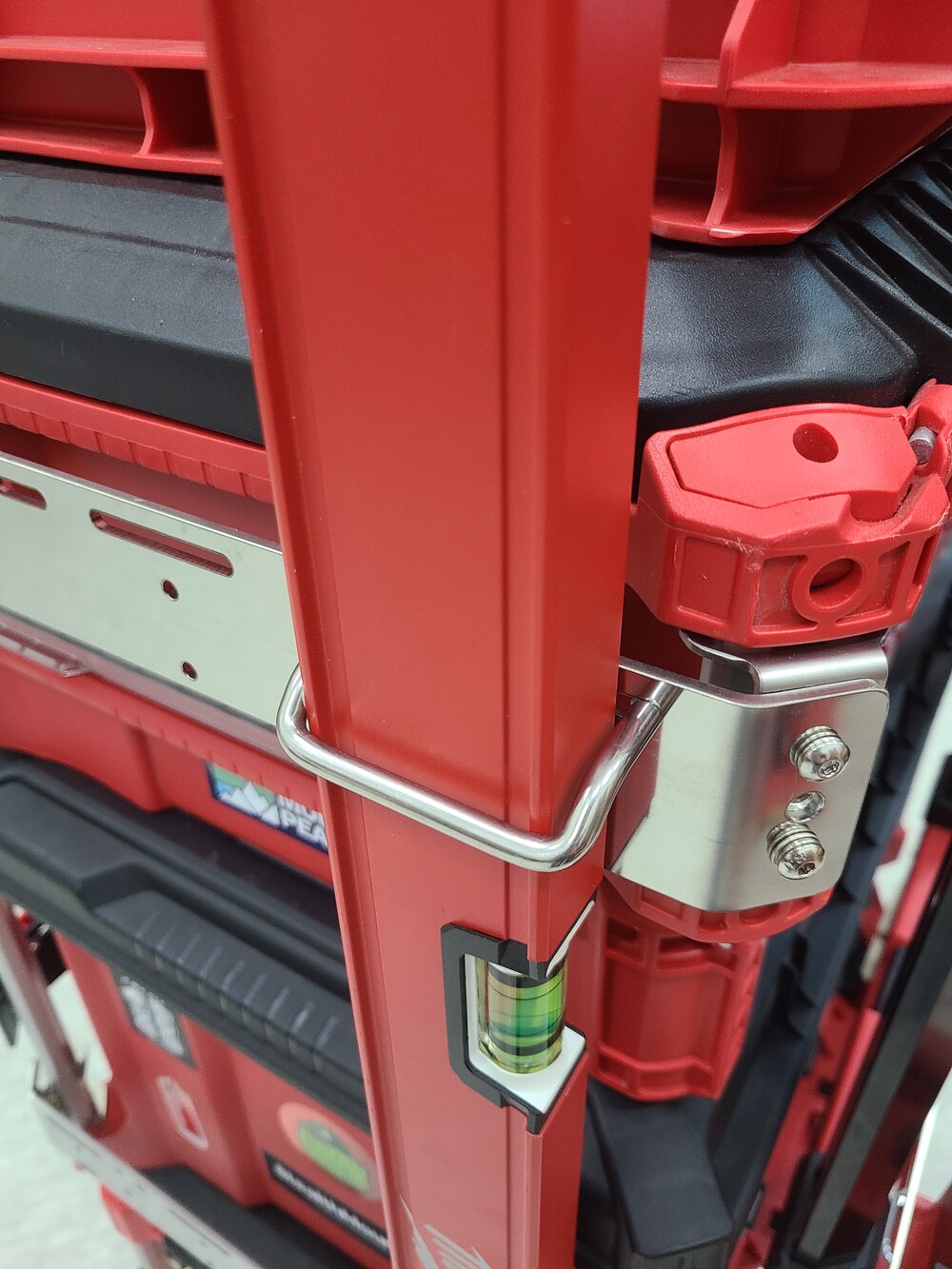

팩아웃플러스 플레이트 정면에도 설치 가능!

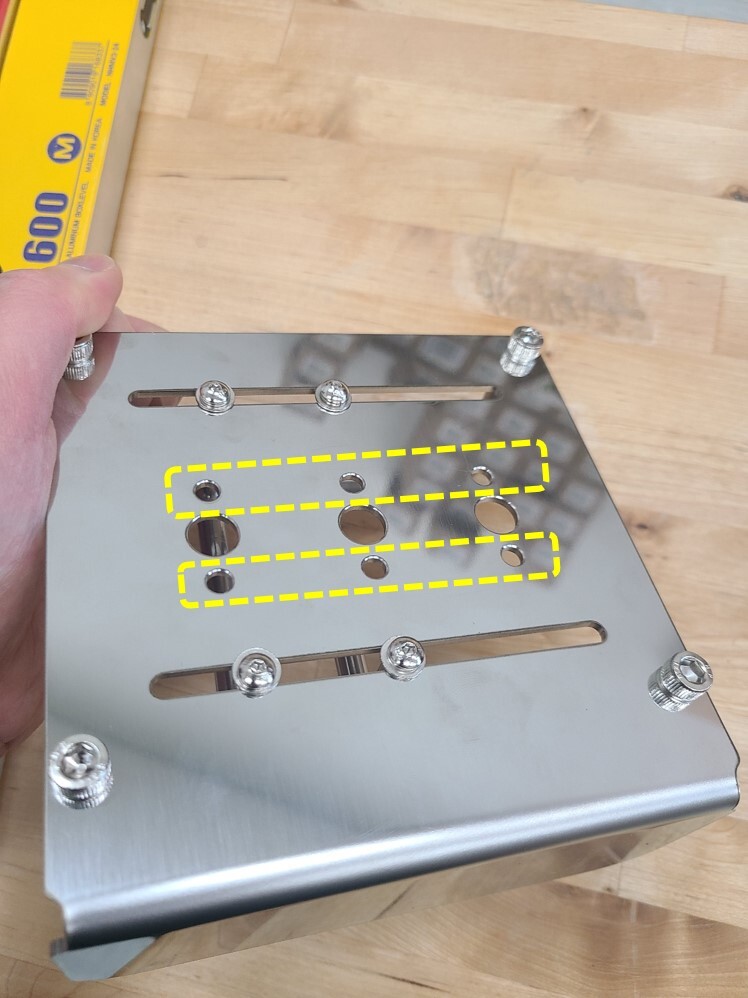

타공 홀 규격 호환!

타공 가공된 홀은 팩아웃플러스 플레이트에 가공된 홀과 동일 합니다!

볼트 체결 가능! 구매시 볼트 포함!

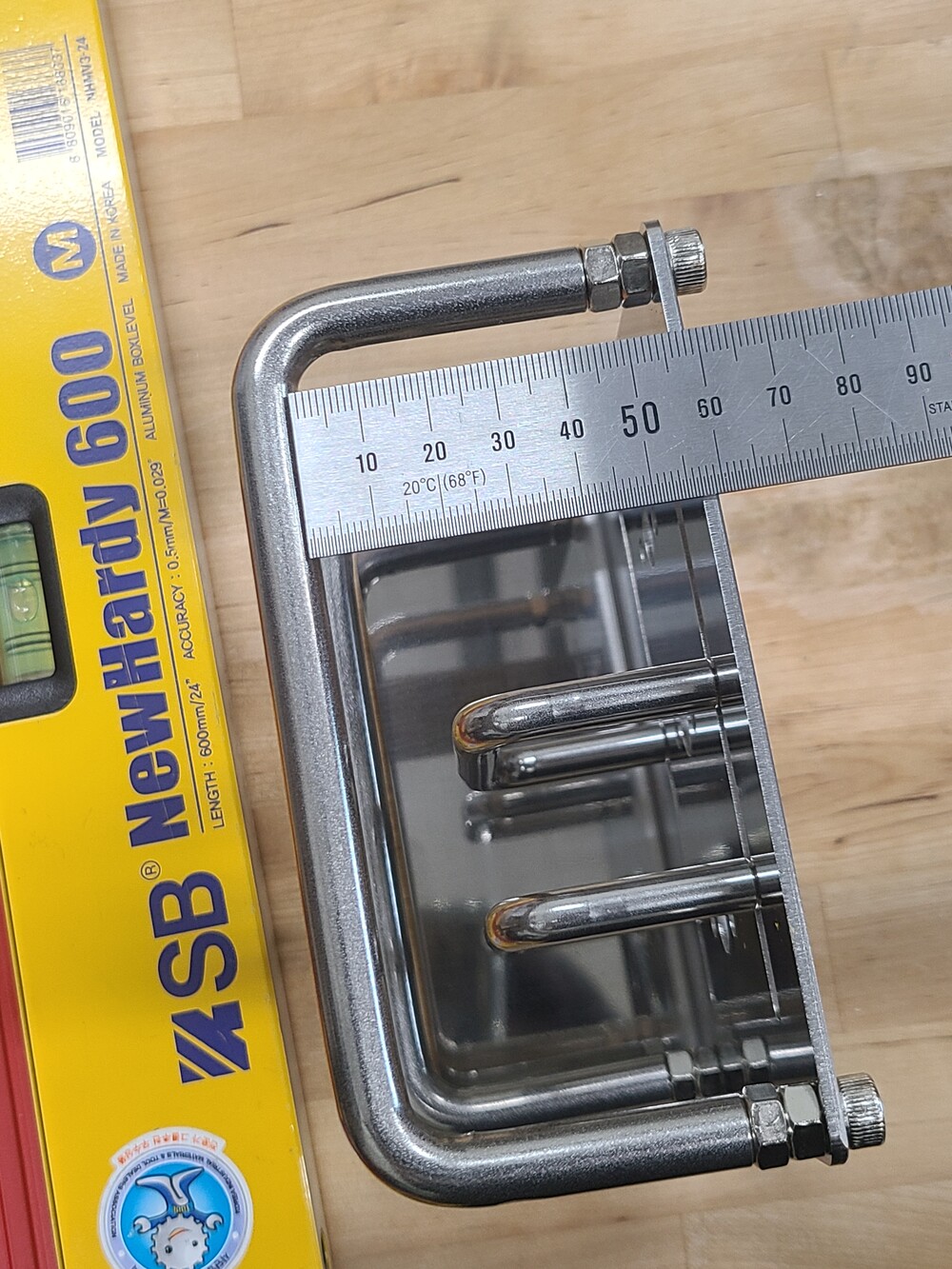

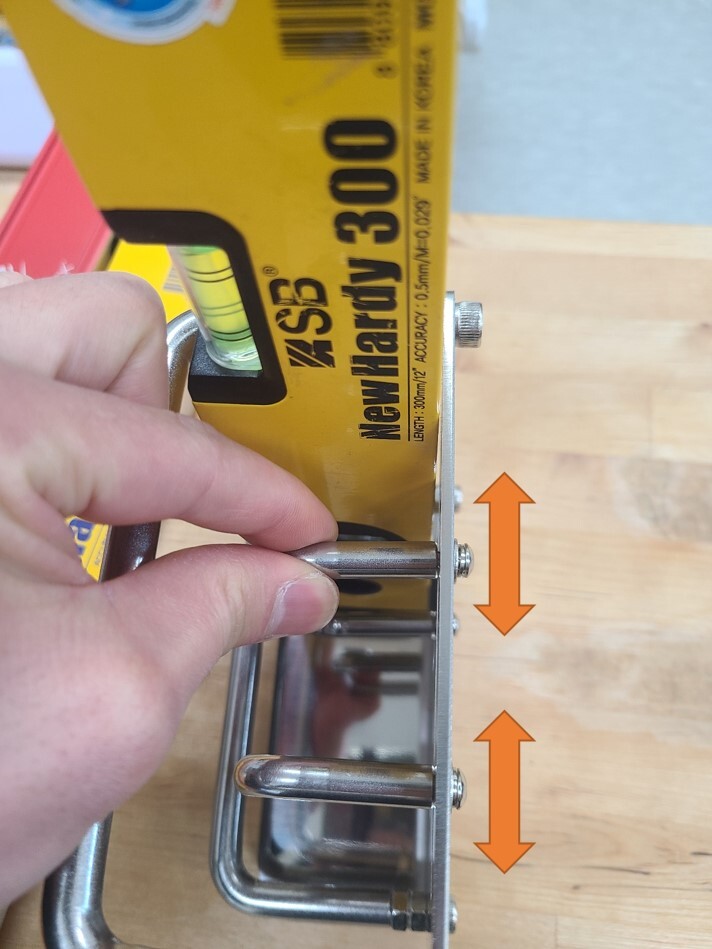

레벨(수평대)를 거치할 수 있는 내부 깊이는 55~62mm (기본 출하)

깊이 조절 사용( 2개의 너트로 깊이 조절 가능)

 깊이를 더 늘리고 싶을때 M6 볼트 교체(개별적 - 별도 구매)

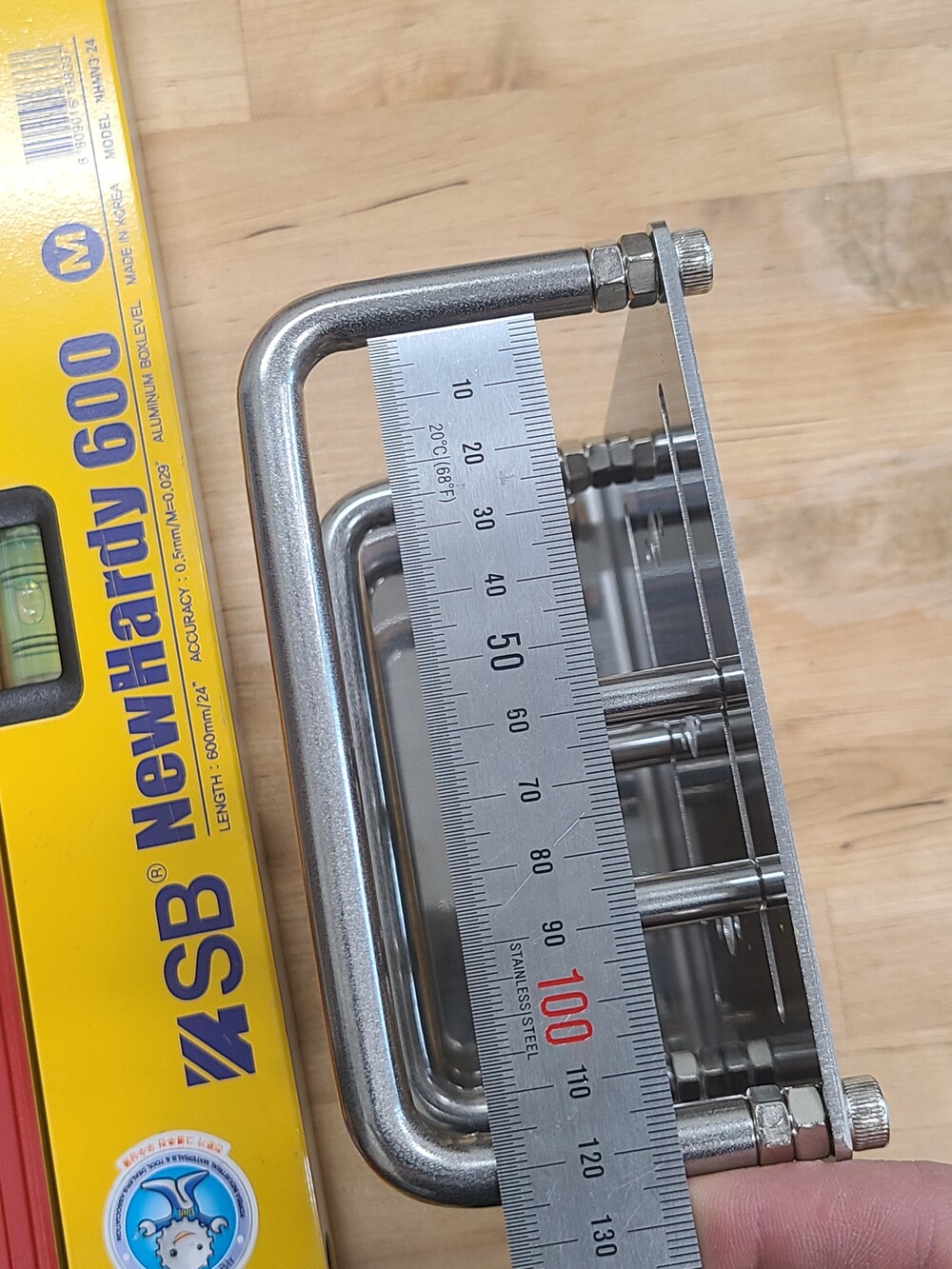

내부 폭은 115mm 고정

< 설치 방법 >

꼭! 팩아웃플러스 Bar가 설치 되어 있어야 합니다!!

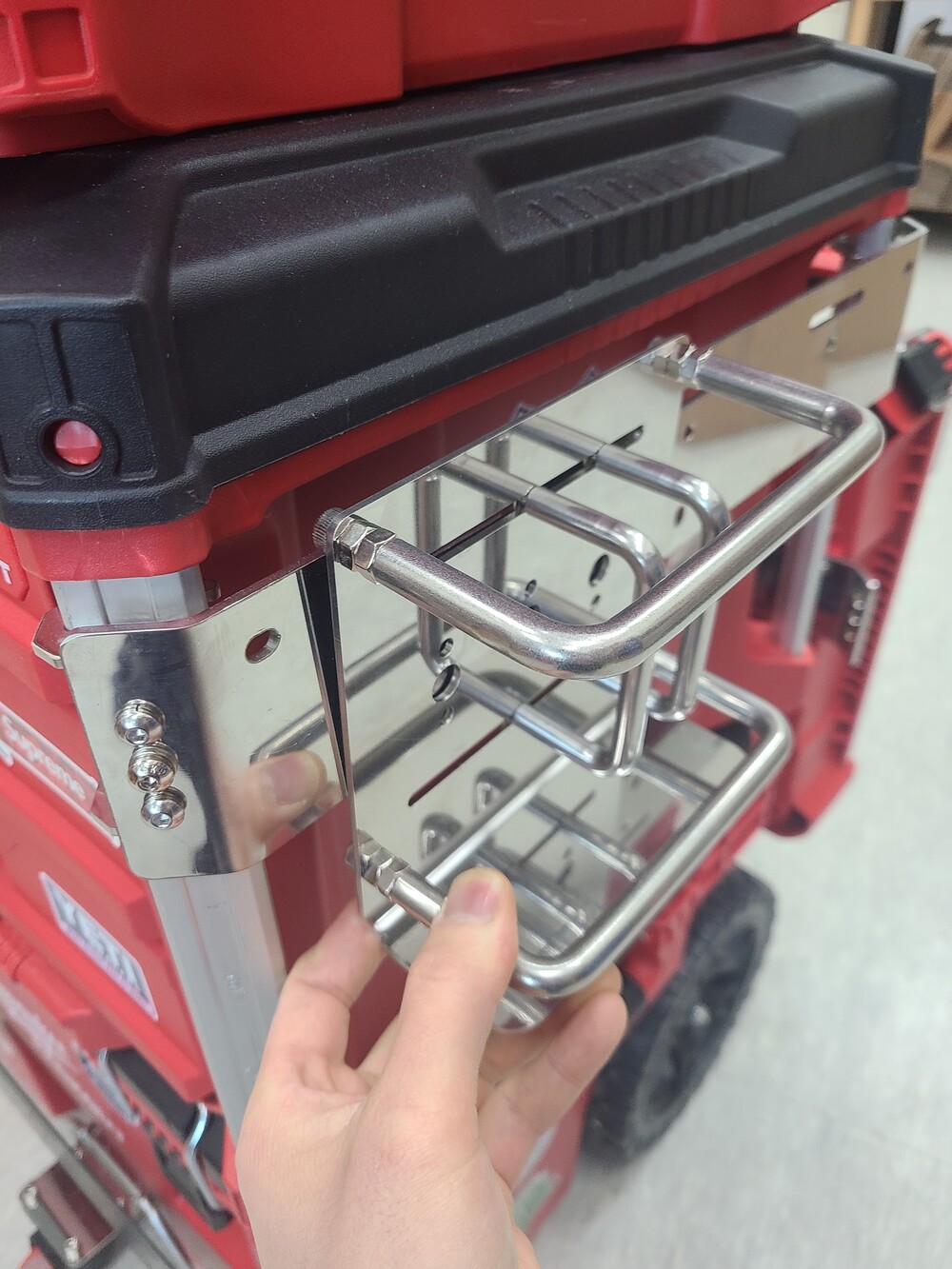

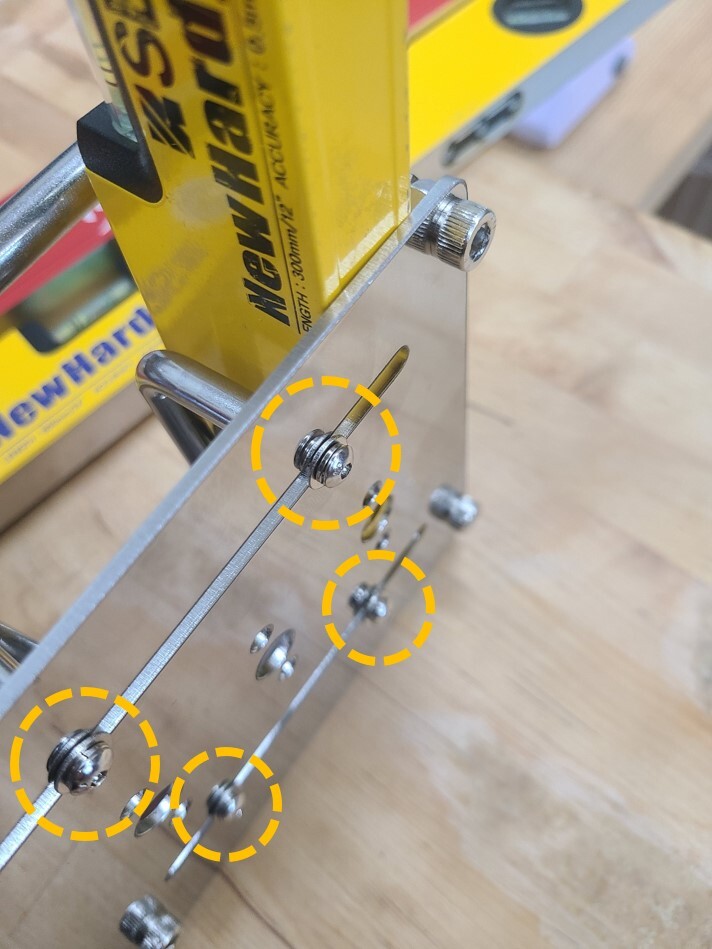

1. 사진과 같이 거치 하고자 하는 수평대를 끼우고 세로 ㄷ자 브라켓의 위치를 잡아줍니다.

2. 위치를 잡고, 뒤쪽에 볼트를 조여줍니다!

3. 표시된 홀을 이용해 동봉된 볼트로

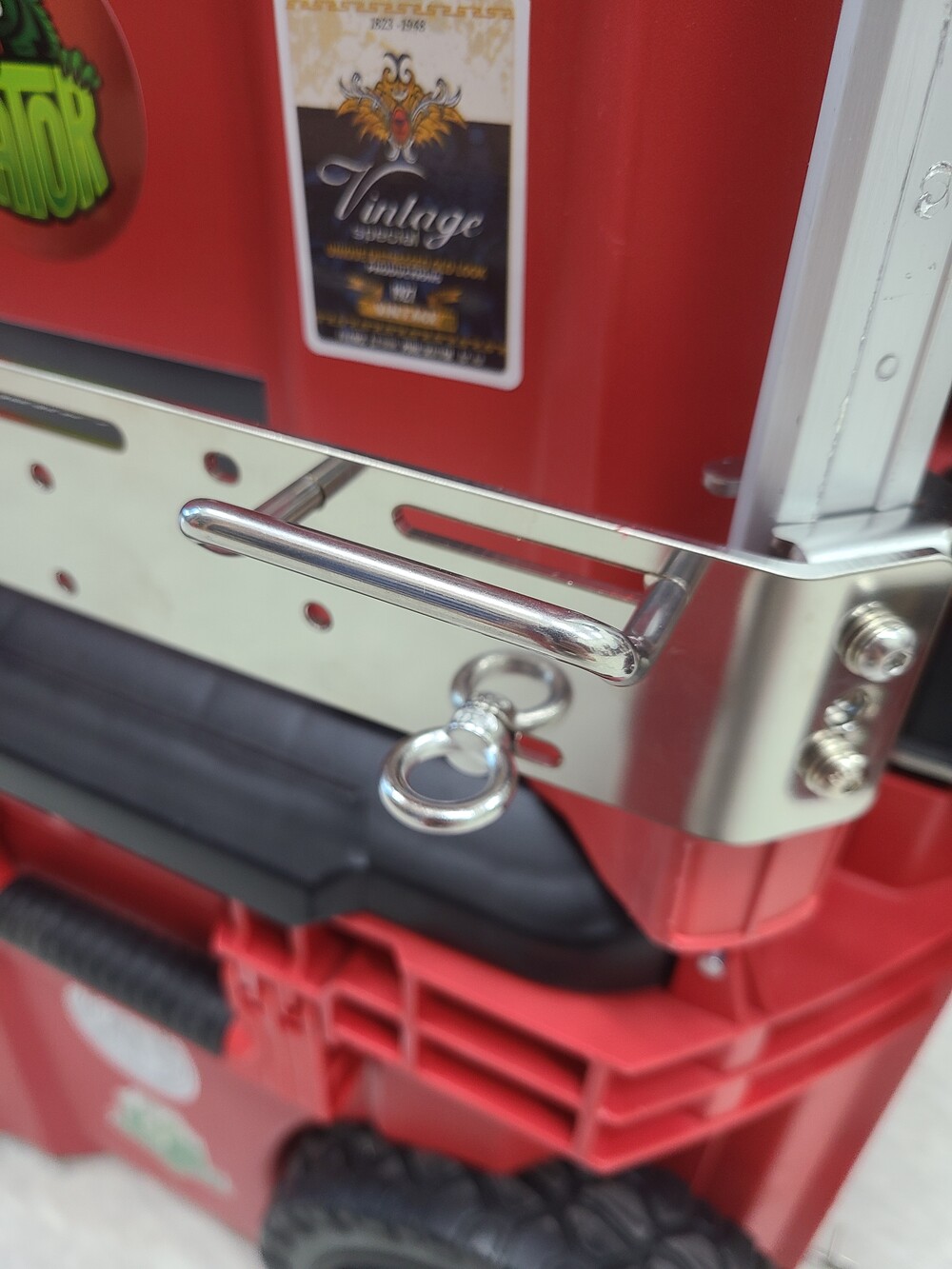

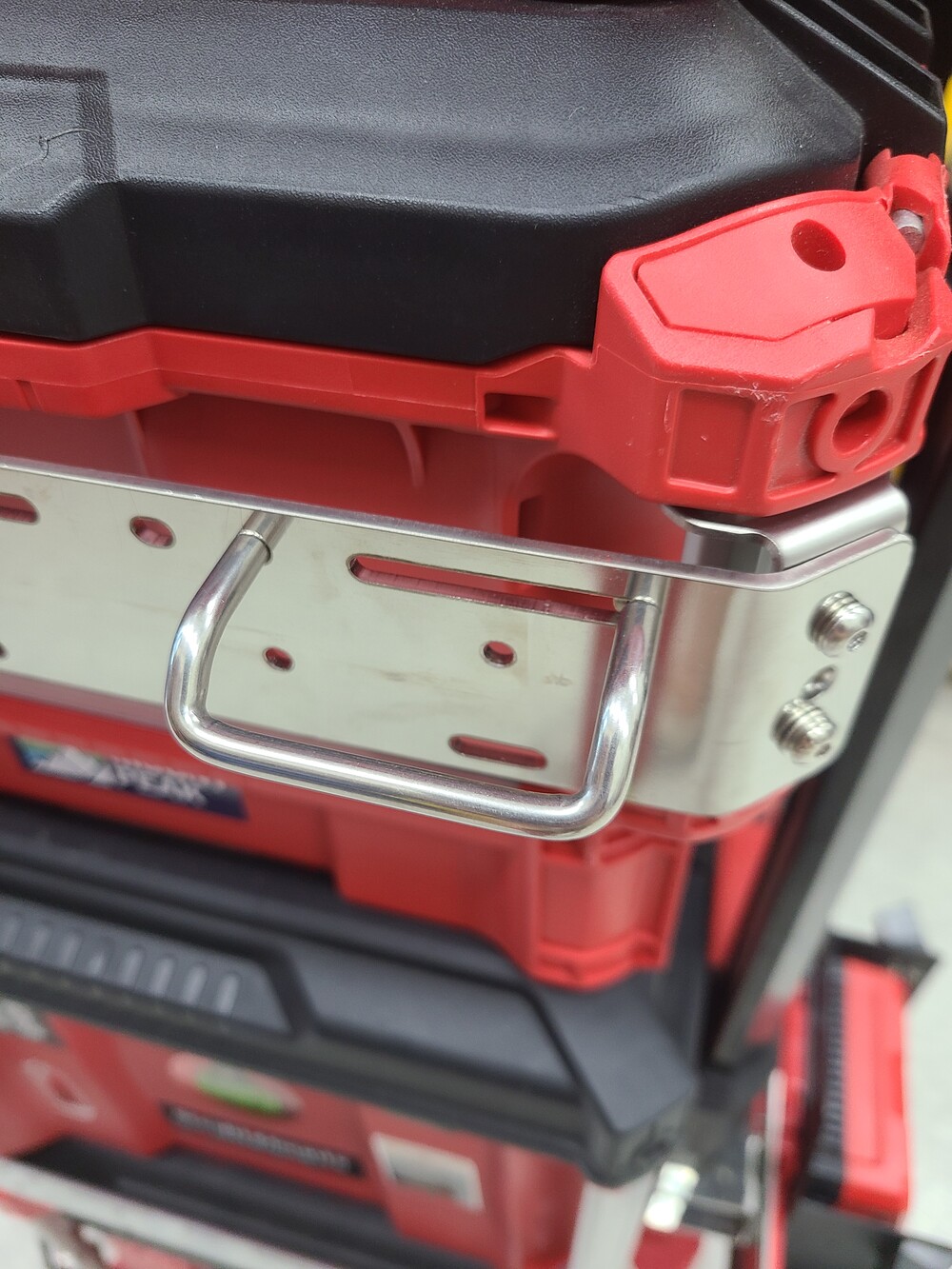

팩아웃플러스 Bar 모서리(브라켓 탭) 또는 플레이트에 체결해 줍니다.!

(모서리에 설치 시 기존 위/아래 볼트 제거하고 동봉된 볼트 사용 - 길이 차이)

(Bar 전면 잔공에 설치 시 동봉된 볼트/너트 이용)

성능을 위해 예고 없이 사양이 변경 될 수 있습니다.

제품(스틸, SUS제품) 특성상 가공 / 적재 / 이송 / 포장 시 제품에 작은 스크래치가 발생합니다.

이점 고려하여 구매 부탁드립니다. 제작 간 발생한 작은 스크래치 등으로

교환, 환불이 불가함을 양해 부탁드립니다. 감사합니다.
