팩아웃 플러스 카트용 세트

출원 번호 : 20-2024-0000494

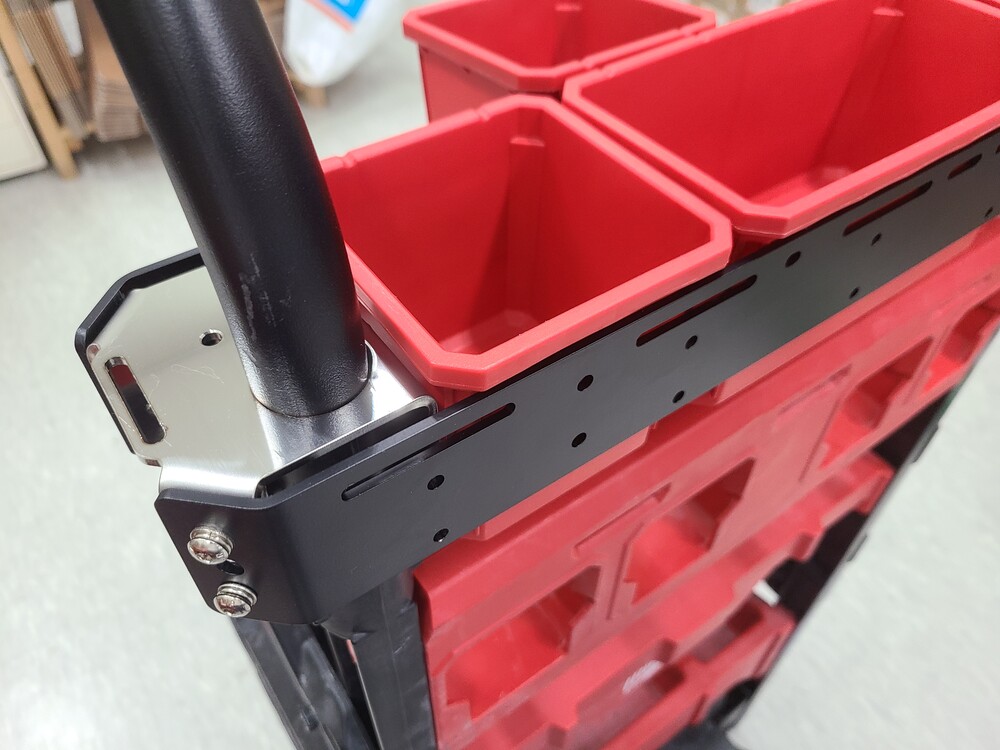

< 밀워키 팩아웃 카트용 팩아웃플러스(Bar) 스틸용- 더블 부착모습 >

카트 핸들에 부착되는 플레이트(Bar)는 팩아웃플러스 전면용 과 동일한 규격 입니다.

브라켓만 다릅니다.

플레이트(Bar)에 다양한 악세서리를 부착할 수 있습니다.

스텔스마운트 배터리마운트, 클릿, 자석공구걸이, 터프빌트 클립, 다용도 걸이 등

 <구성 선택>

1. 카트용 팩아웃플러스(스틸 - 싱글)

구성 : 플레이트 Bar(스틸) 1개

카트용 브라켓(SUS) 2개

체결용 볼트 세트(일체)

2. 카트용 팩아웃플러스(스틸 - 더블)

구성 : 플레이트 Bar(스틸) 2개

카트용 브라켓(SUS) 2개

체결용 볼트 세트(일체)

3. 카트용 팩아웃플러스(SUS - 싱글)

구성 : 플레이트 Bar(SUS) 1개

카트용 브라켓(SUS) 2개

체결용 볼트 세트(일체)

4. 카트용 팩아웃플러스(SUS - 더블)

구성 : 플레이트 Bar(SUS) 2개

카트용 브라켓(SUS) 2개

체결용 볼트 세트(일체)

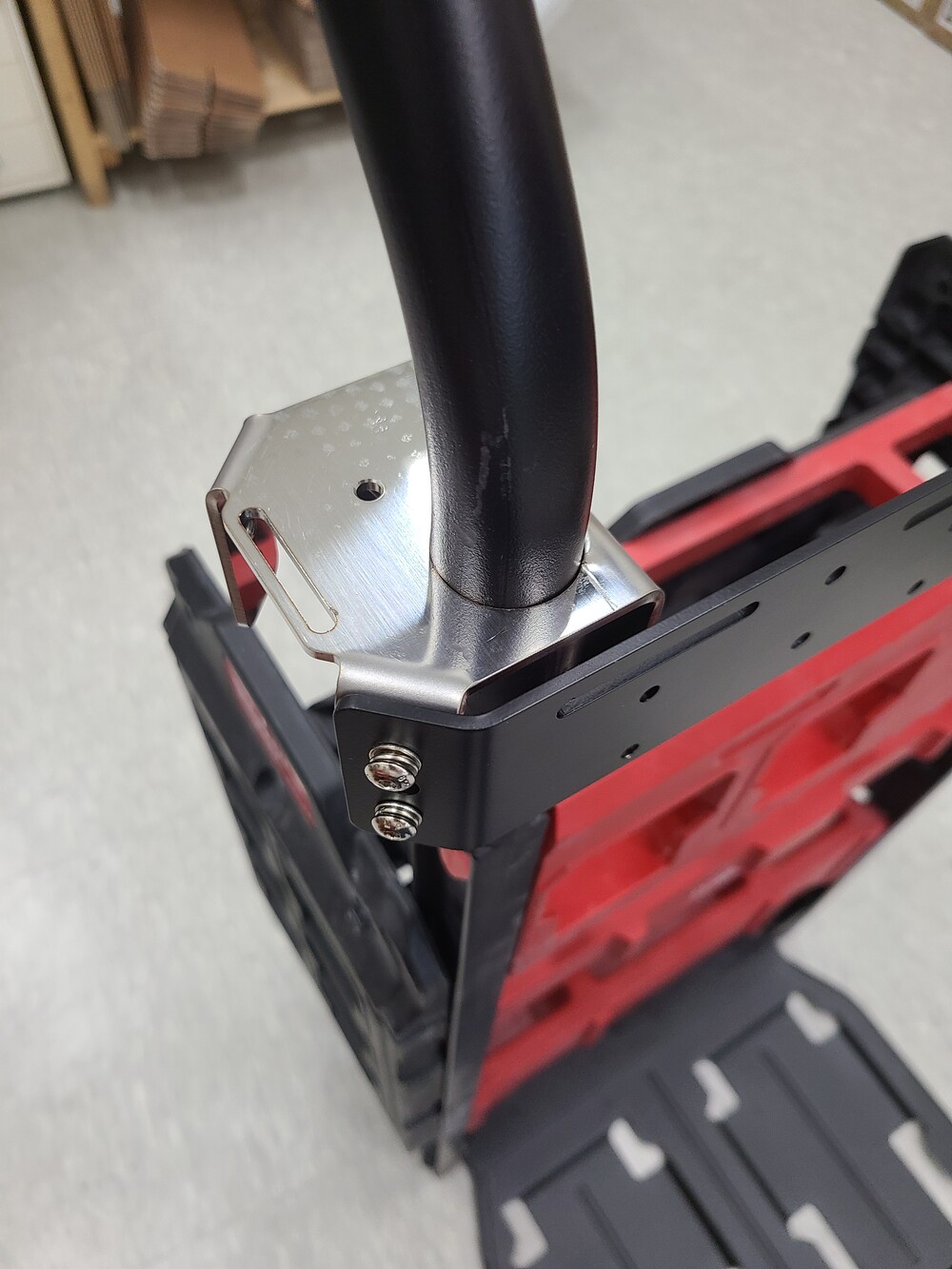

<사진과 같이 카트 손잡이(핸들)에 전용 브라켓을 끼워 플레이트(Bar)를 체결 합니다.-스틸 싱글>

브라켓은 SUS 재질 입니다.

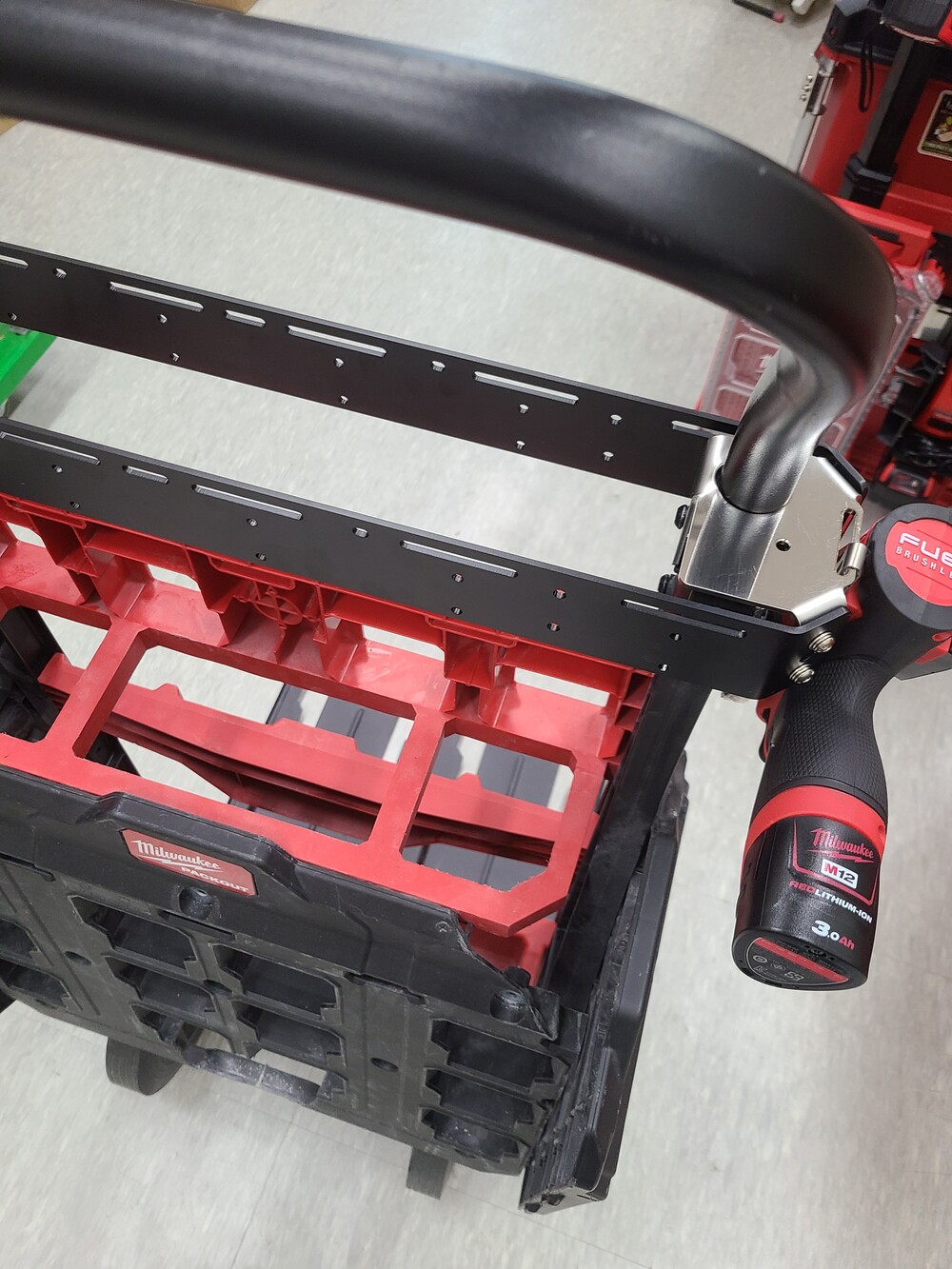

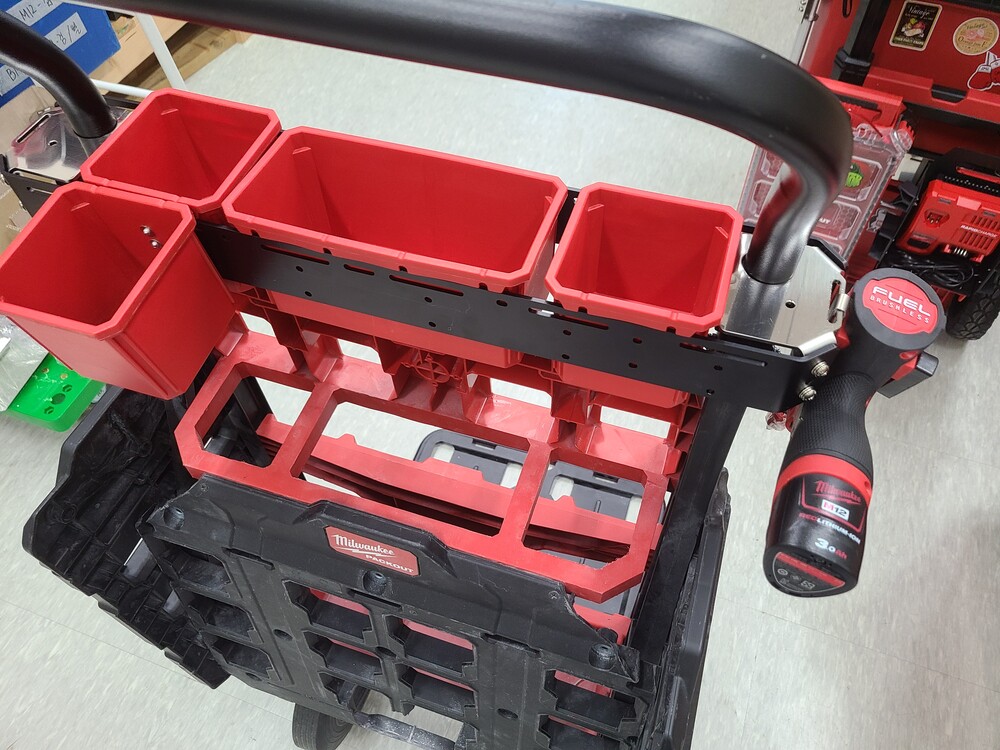

< 스틸 더블 설치 모습 / 브라켓에 전동 공구 거치 >

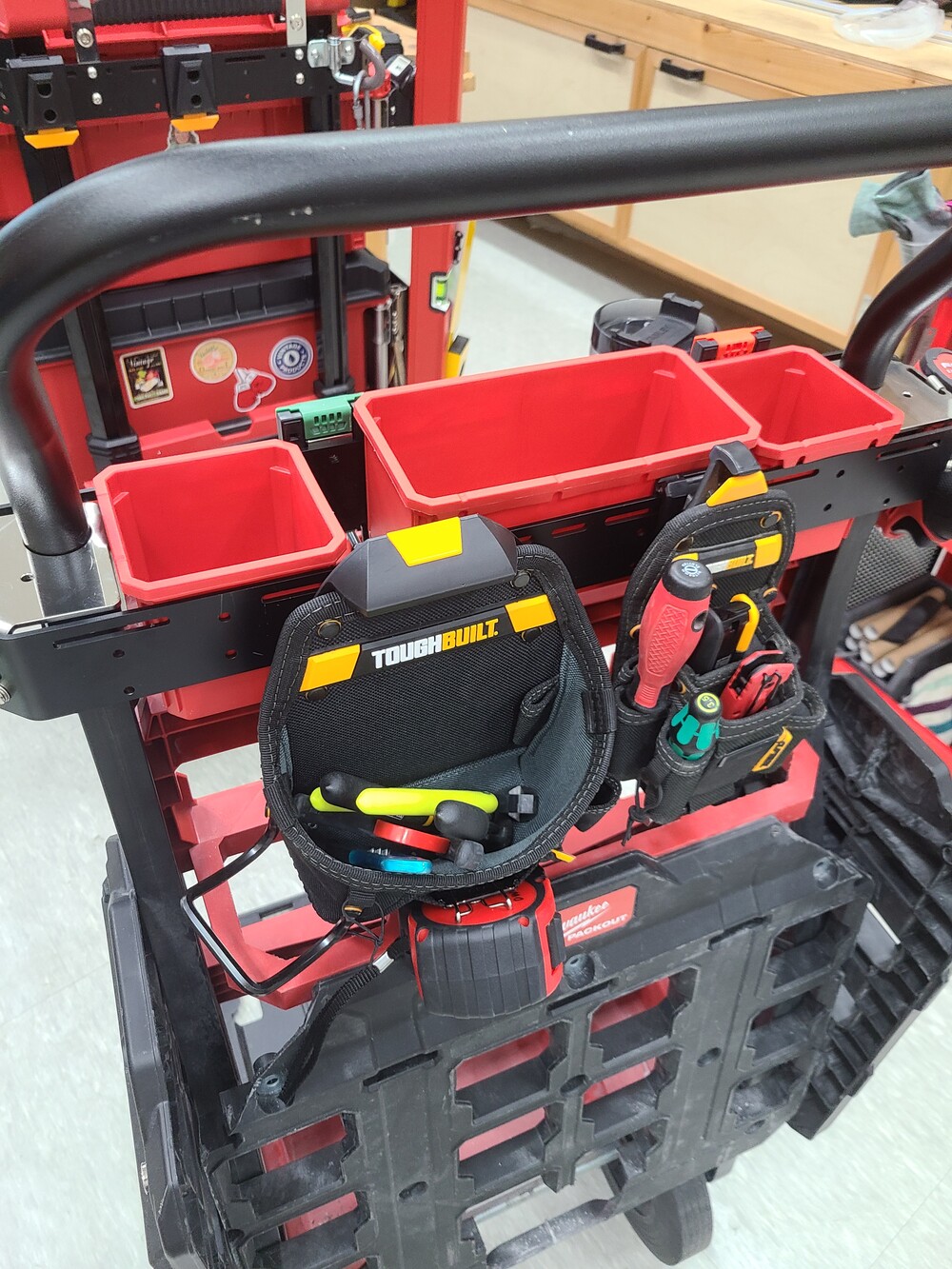

<플레이트(Bar) 더블로 설치하면 툴박스 카세트가 거치됩니다.>

< Bar 재질 스틸은 자석 제품이 붙습니다.>

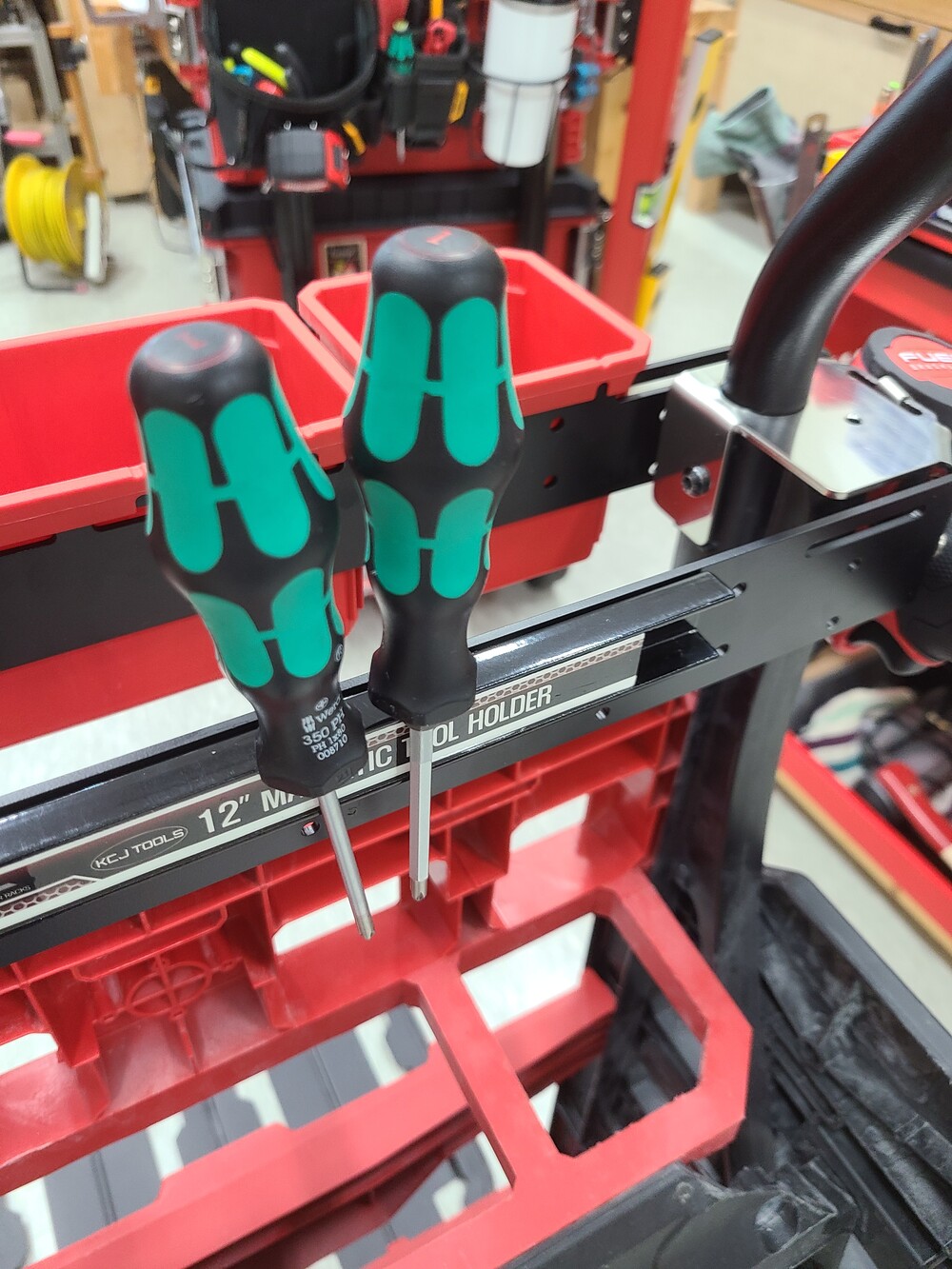

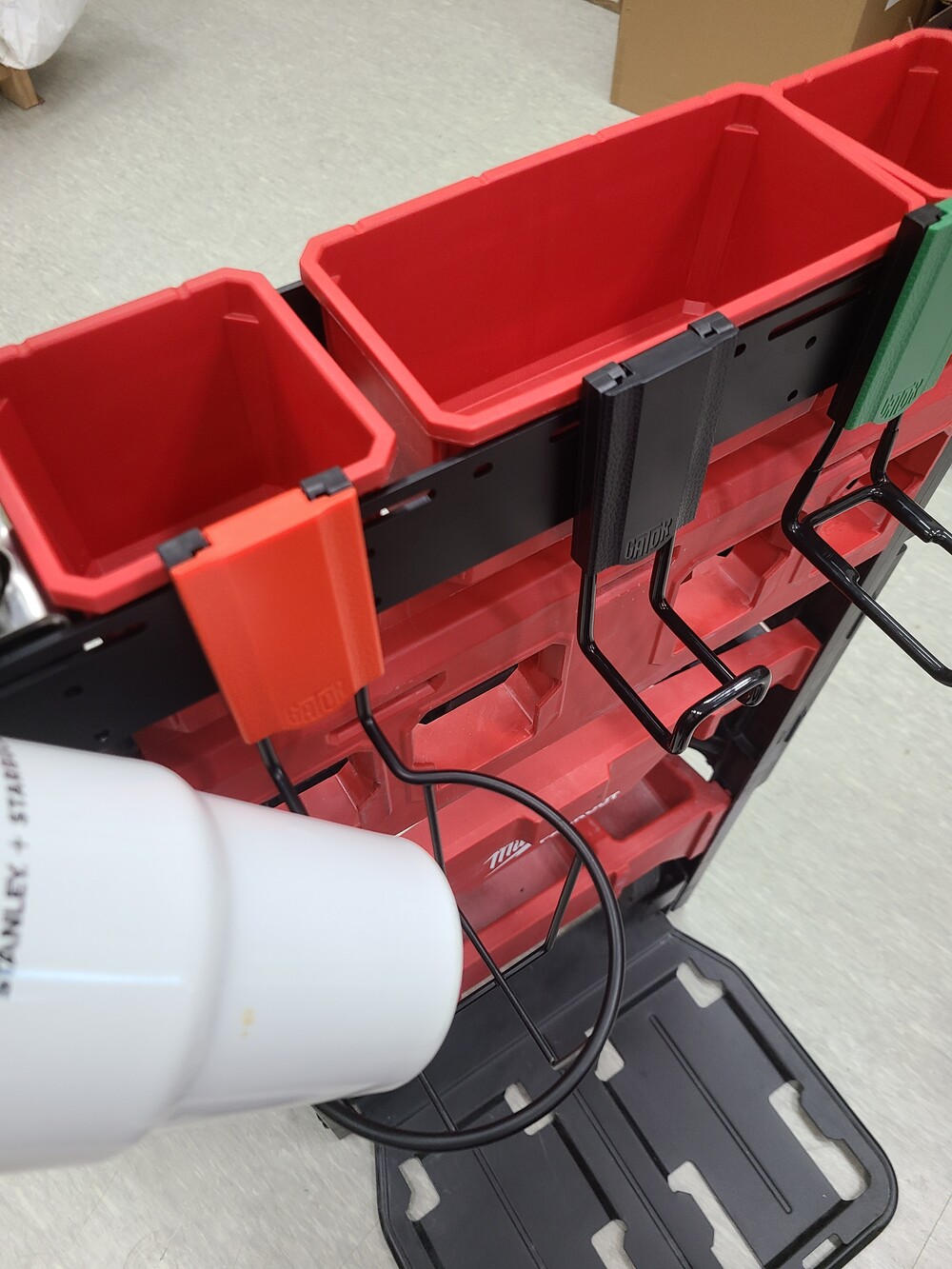

< 자석 공구 걸이를 체결 할 수 있습니다. >

<터프빌트 클립이 Bar에 끼워집니다. - 위치 이동 가능 >

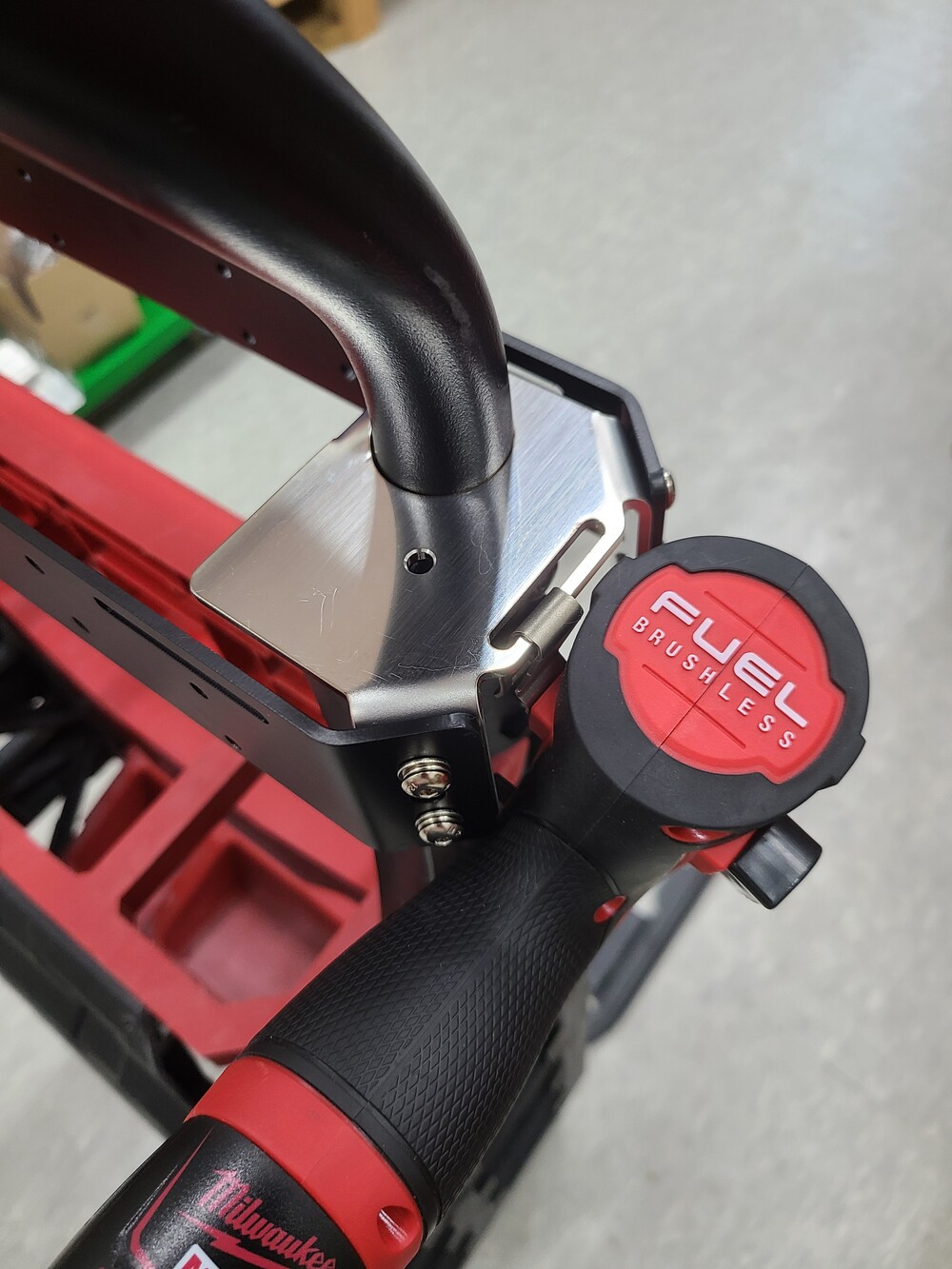

< 브라켓에 전동공구 거치 가능 >

------------------------------------------------------------------

<설치 방법>

1. 카트 핸들을 제거 합니다.

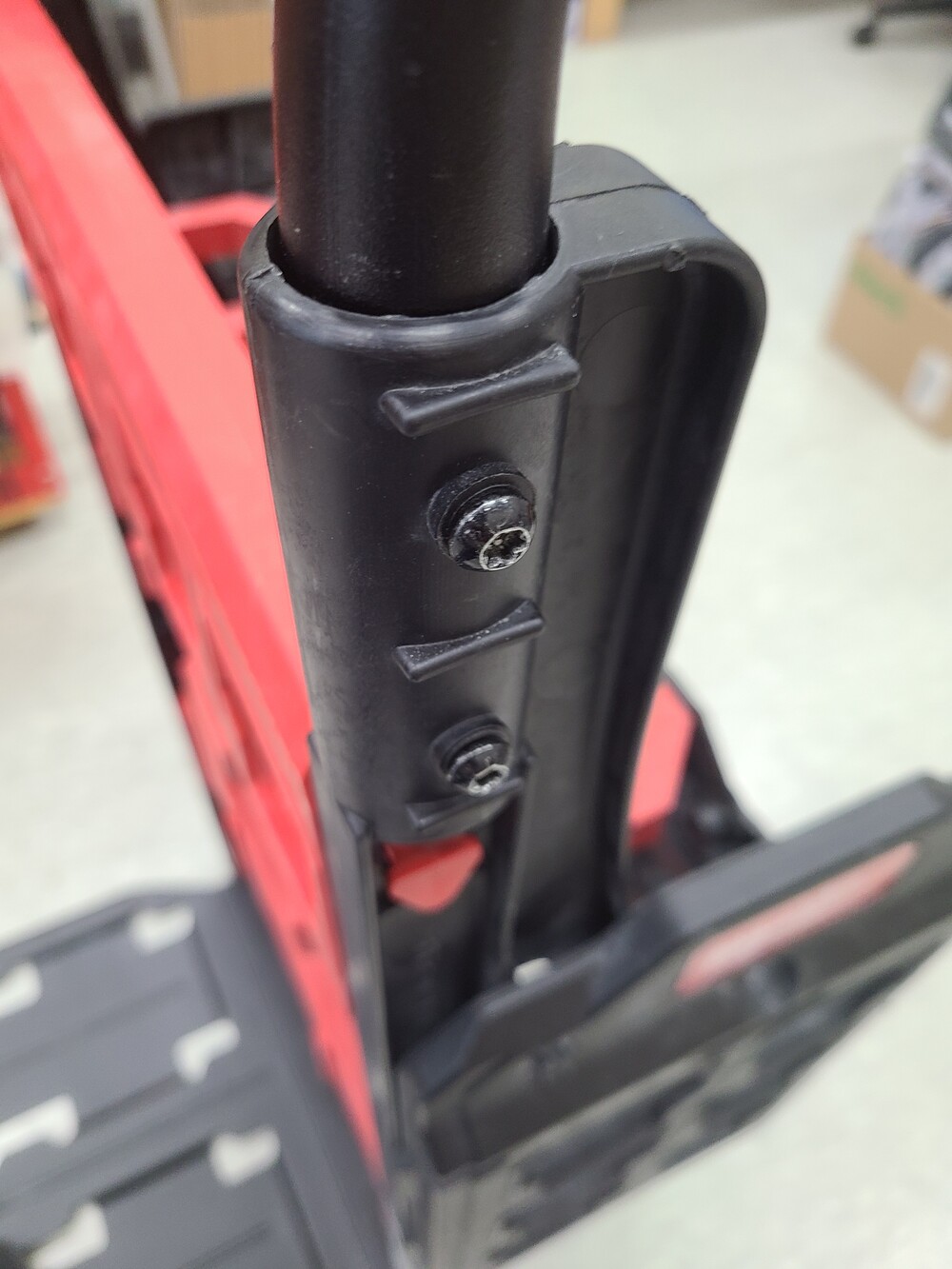

2. 사진과 같이 2개의 별렌치 볼트를 해체 합니다.(양쪽 모두)

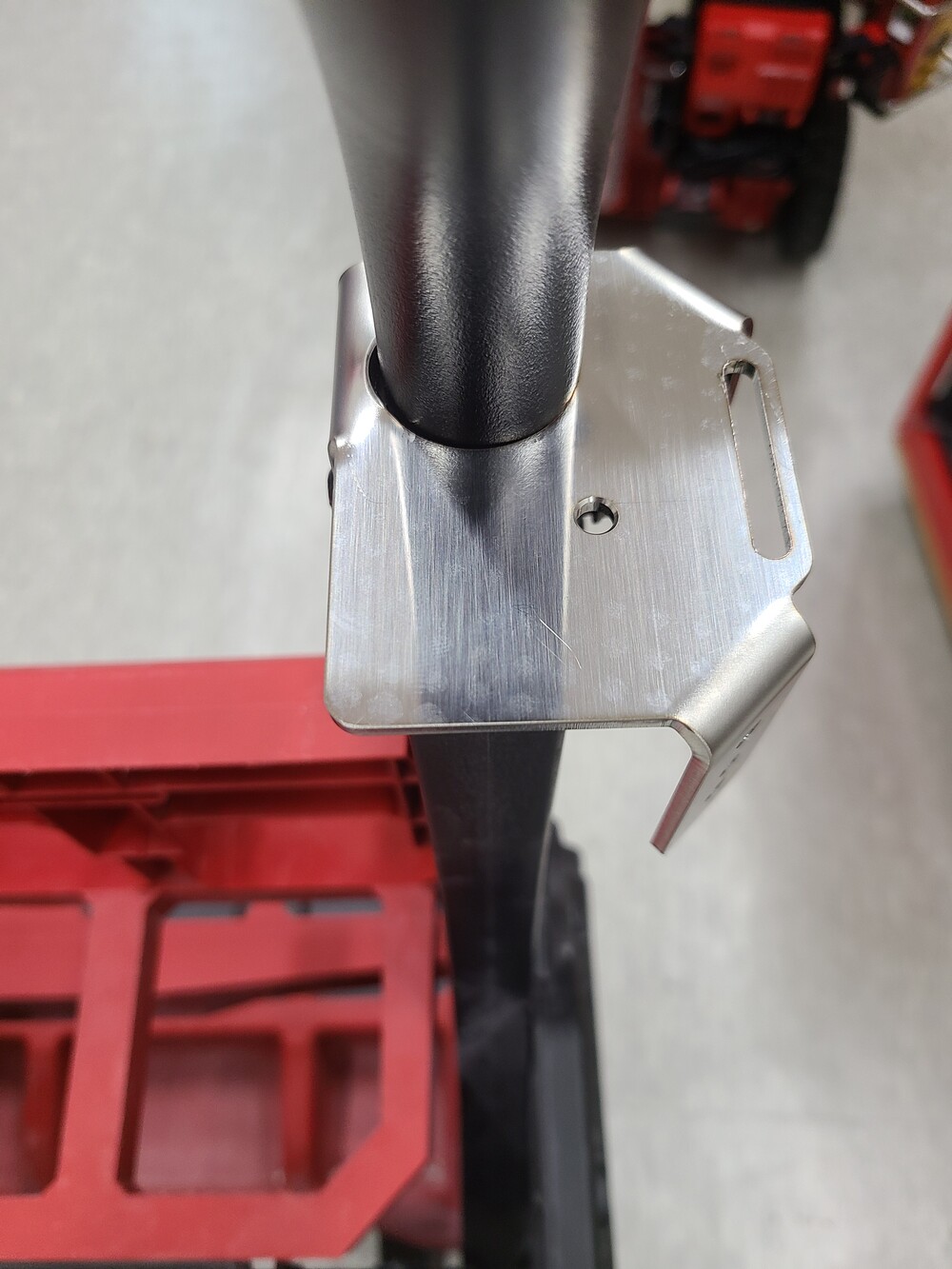

3. 사진과 같이 잔공(홀) 방향이 바깥쪽으로 가도록 핸들 폴대에 끼워줍니다. (좌/우 모두)

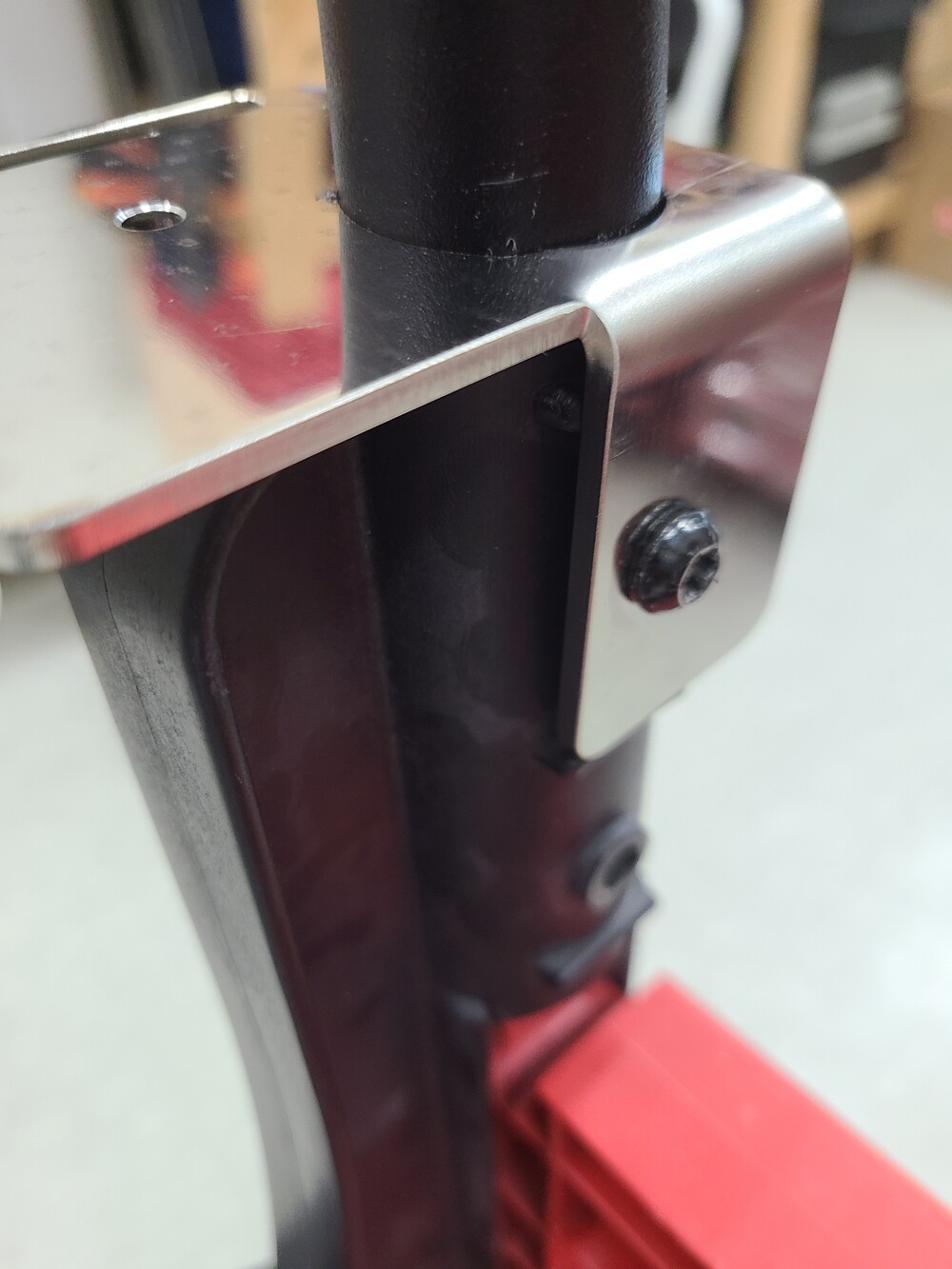

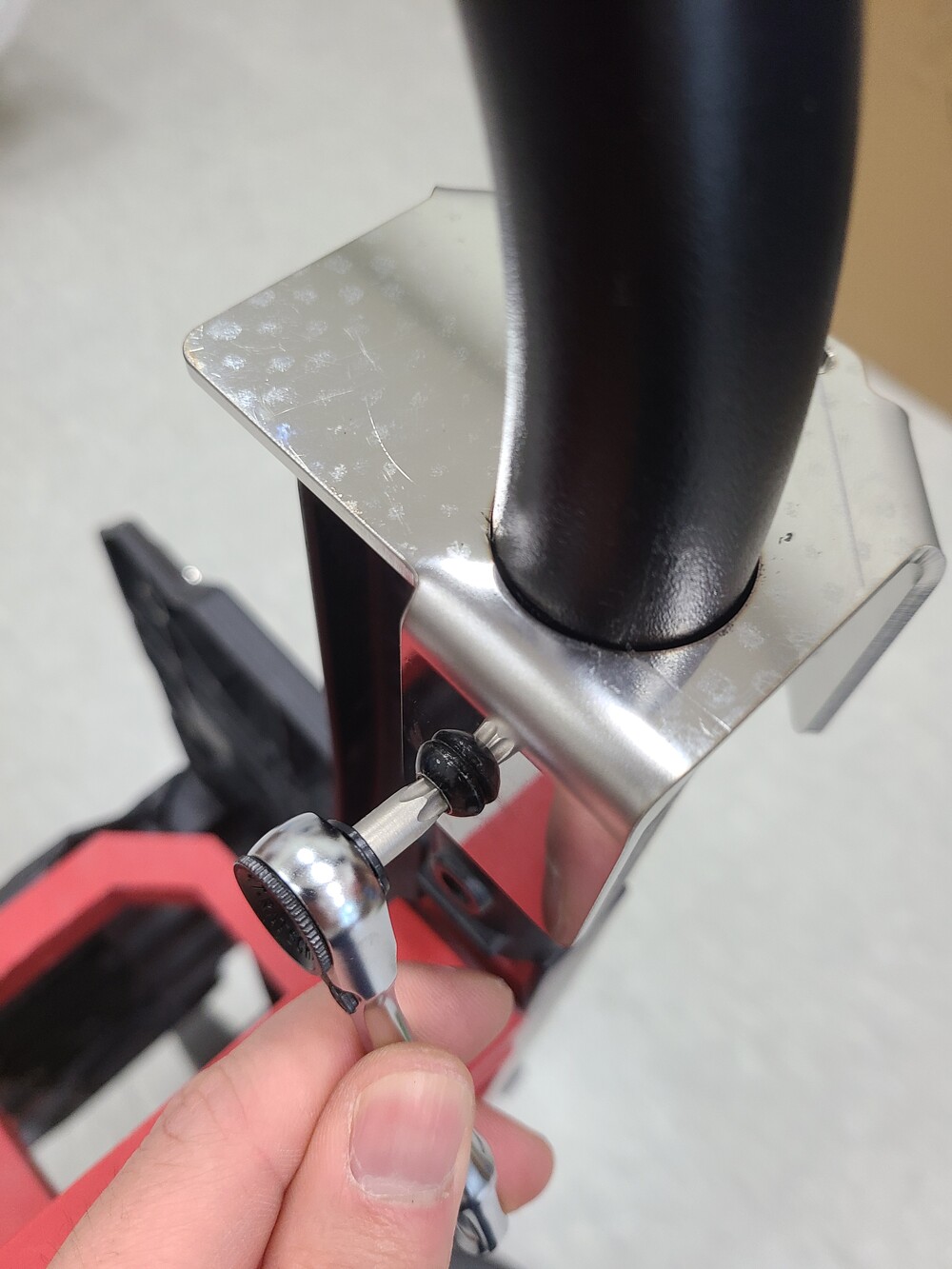

4. 별렌치 볼트를 안쪽에서 끼워 줍니다.

4. 별렌치 볼트를 안쪽에서 끼워 줍니다.

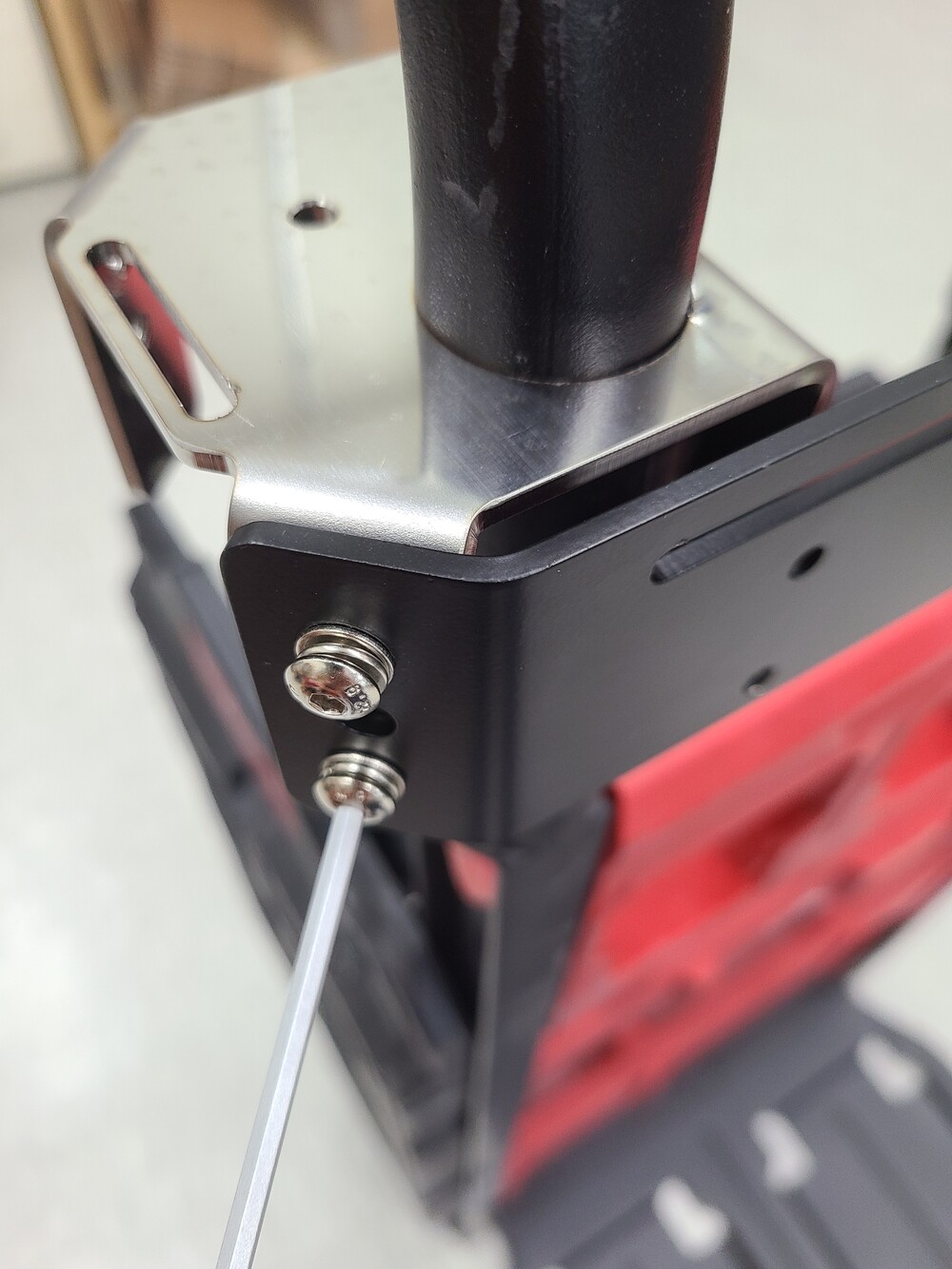

5. 플레이트(Bar)를 브라켓 탭홀에 체결 합니다.

Bar 체결시 모든 볼트를 조금만 체결하고, 마지막에 다 같이 완전히 체결 합니다.

MADE in KOREA

성능을 위해 예고 없이 규격 및 사이즈가 변경될 수 있습니다.

사진과 실제 제품이 차이가 있을 수 있습니다.(성능 및 설치에는 문제 없습니다.)

제품(스틸, SUS제품) 특성상 가공 / 적재 / 이송 / 포장 시 제품에 작은 스크래치가 발생합니다.

이점 고려하여 구매 부탁드립니다. 제작 간 발생한 작은 스크래치 등으로

교환, 환불이 불가함을 양해 부탁드립니다. 감사합니다.
