터프 사다리+오픈형 박스 거치 세트

출원 번호 : 20-2024-0000494

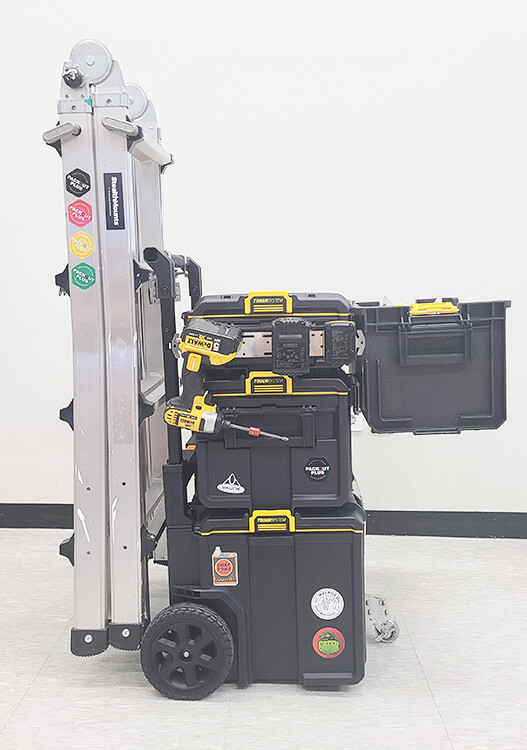

오픈형 박스를 사이드 Bar에 거치한 모습

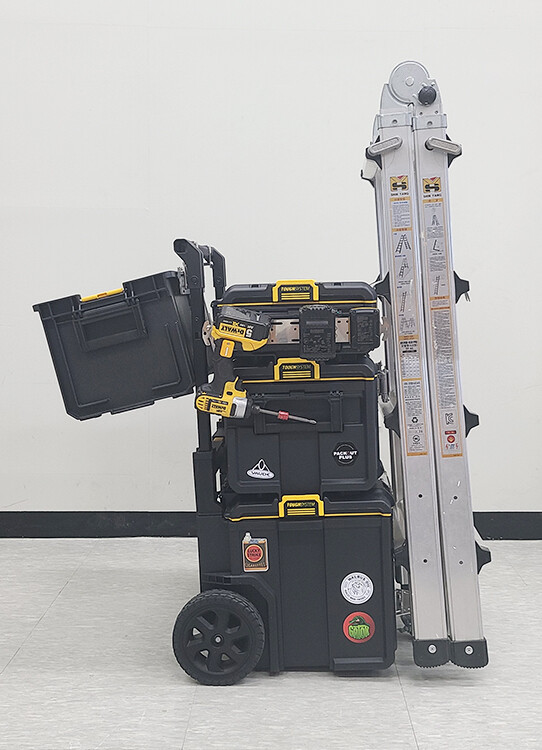

오픈형 박스를 롤링 핸들 Bar에 거치한 모습

디월트 터프(2.0) 시스템용

사다리 거치 세트

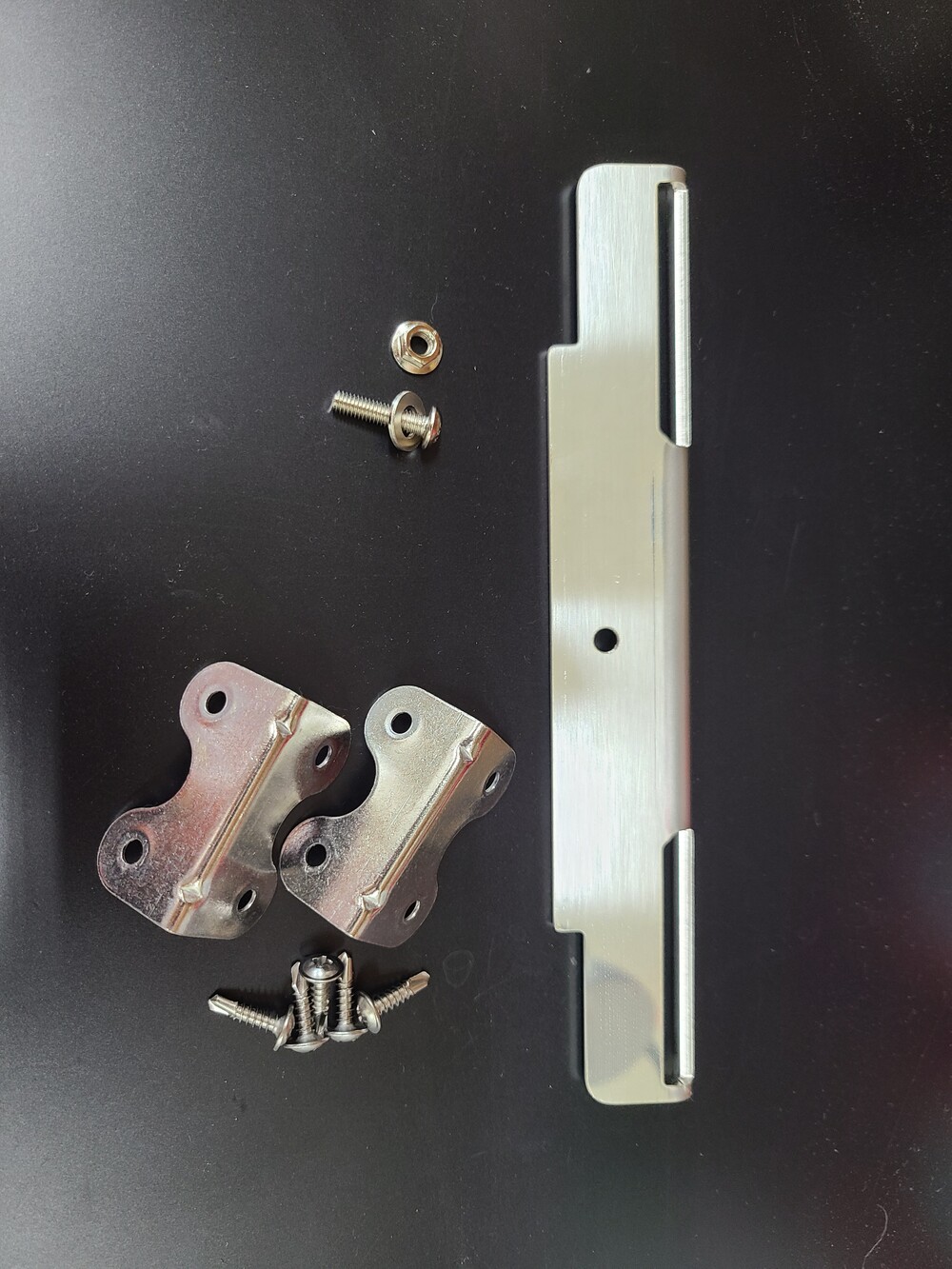

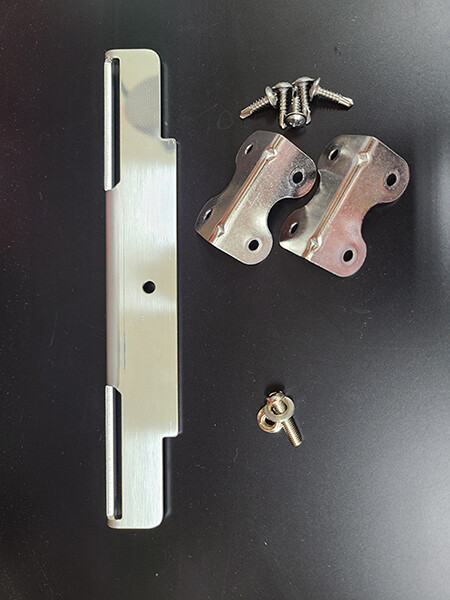

<구성 1>

거치용 브라켓(볼트/너트포함) x 1

ㄱ자 브라켓(피스포함) x 2  - 사다리에 체결

사다리를 거치 할 수 있는 모든 부속 세트 입니다.

디월트 터프(2.0) 시스템용

오픈형 박스 거치 세트

<구성 2>

거치용 브라켓(볼트/너트포함) x 1

ㄷ자 브라켓(볼트/너트포함) x 2  - 오픈형 박스에 체결

디월트 터프 오픈형 박스를 거치 할 수 있는 모든 부속 세트 입니다.

디월트 터프(2.0) 시스템용

사다리 + 오픈형 박스 거치 세트

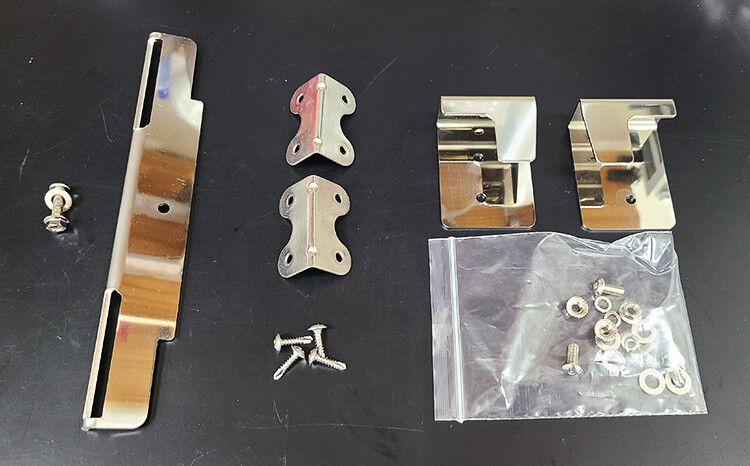

<구성 3>

거치용 브라켓(볼트/너트포함) x 1

ㄱ자 브라켓(피스포함) x 2  - 사다리에 체결

ㄷ자 브라켓(볼트/너트포함) x 2  - 오픈형 박스에 체결

사다리와 오픈형 박스를 거치 할 수 있는 모든 부속 세트 입니다.

디월트 터프(2.0) 시스템용

 거치용 브라켓

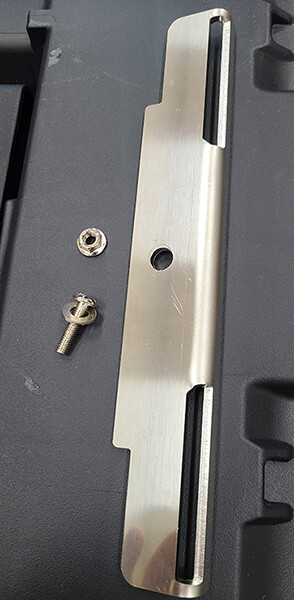

<구성 4>

거치용 브라켓(볼트/너트포함) x 1

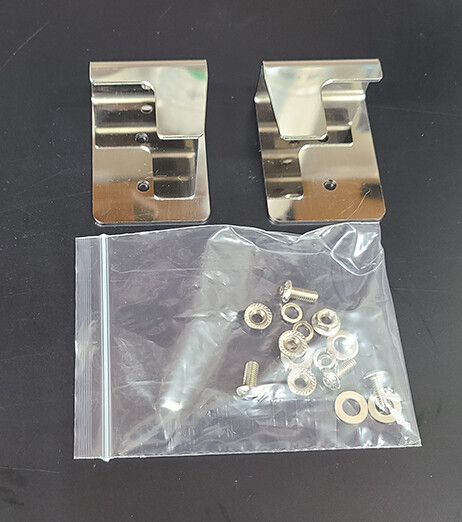

<구성 5>

구성 : ㄷ자 브라켓(오픈형 박스 거치용) x 2

볼트, 너트 세트 x 4

< 설치 방법 - 영상 / 아래 설명 >

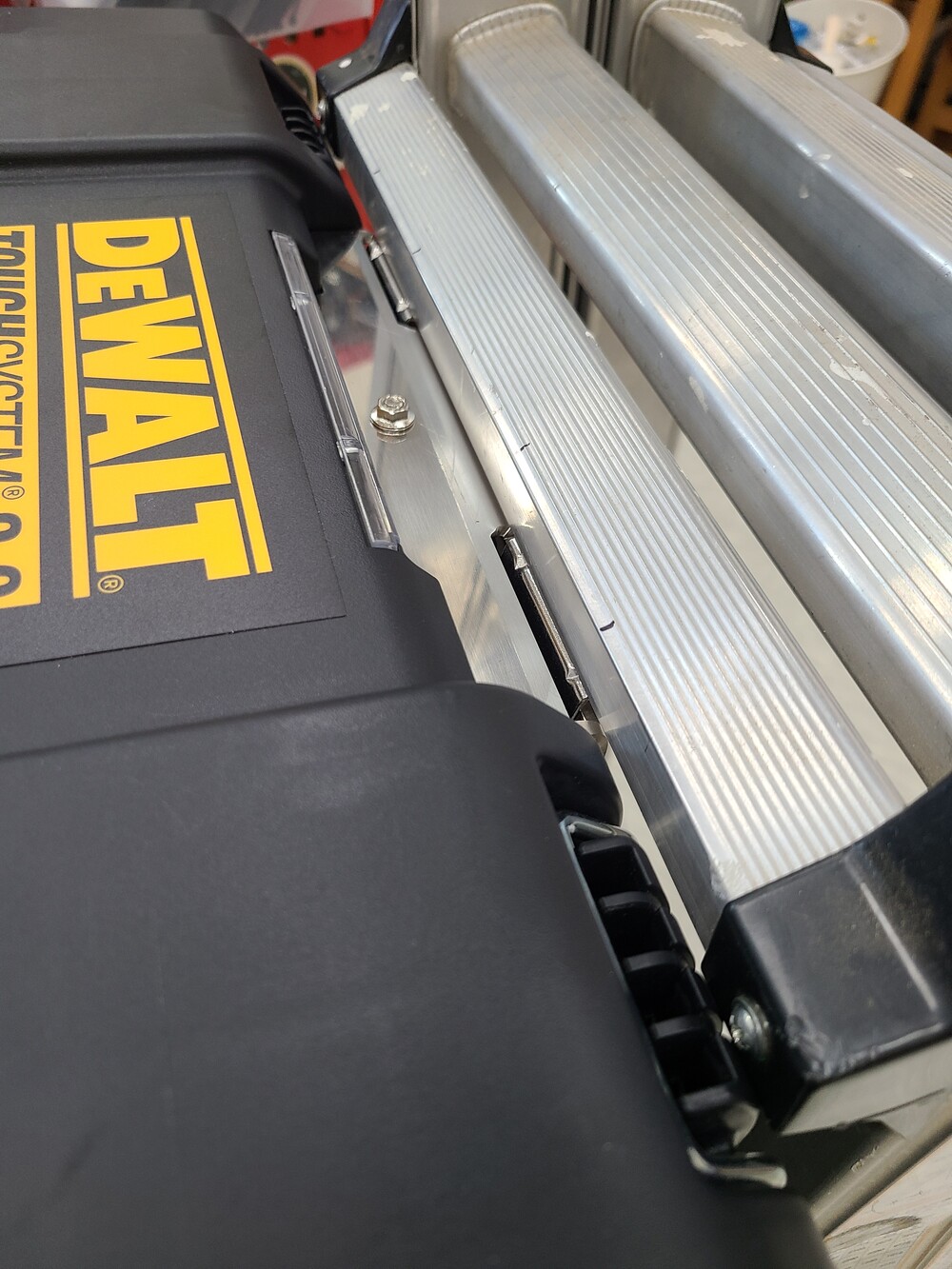

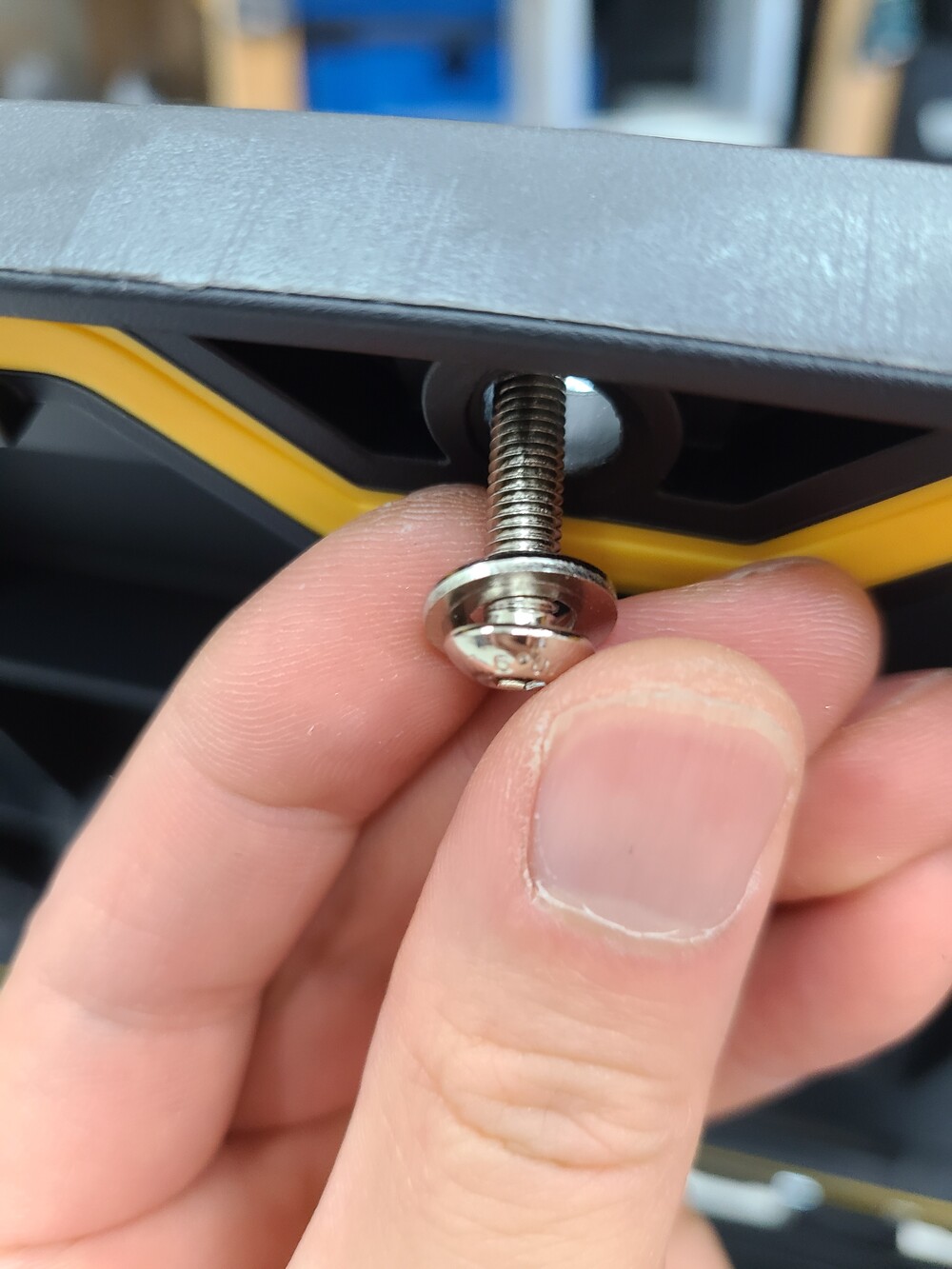

1. 볼트 + 와셔를 터프공구함 뚜껑홀에 끼워줍니다(아래에서 위로!)

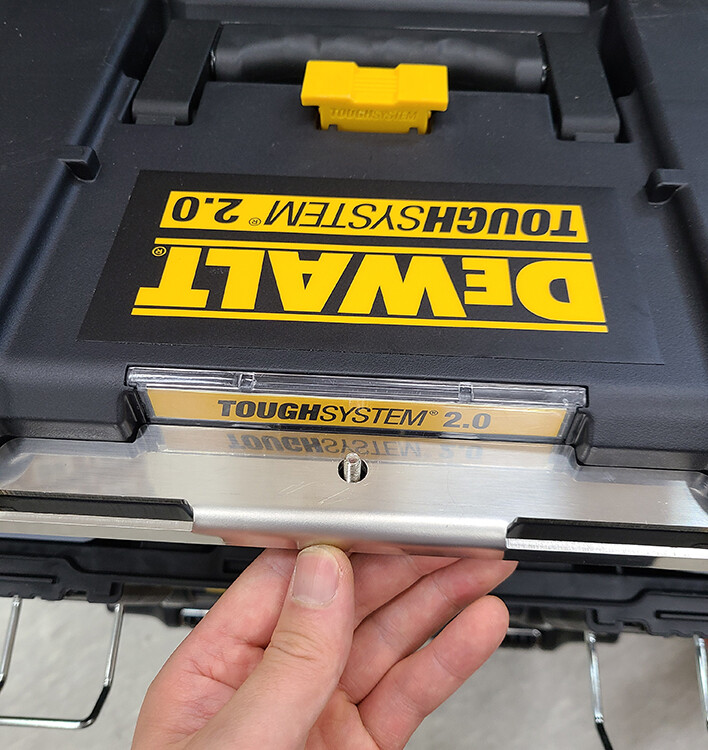

2. 사진과 같이 사다리 거치용 브라켓을 끼워줍니다.

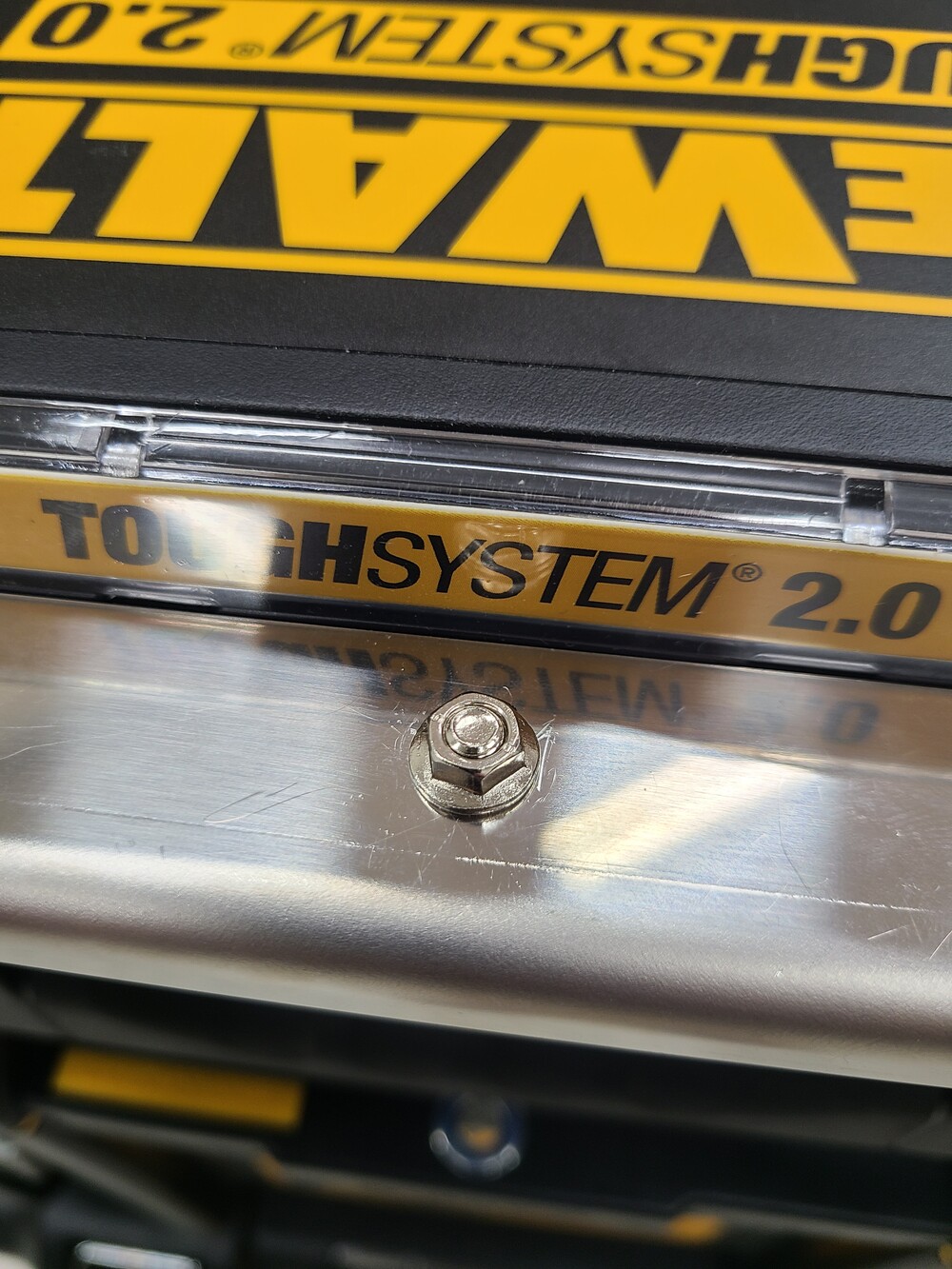

3. 너트를 체결 합니다.

< 중요 >

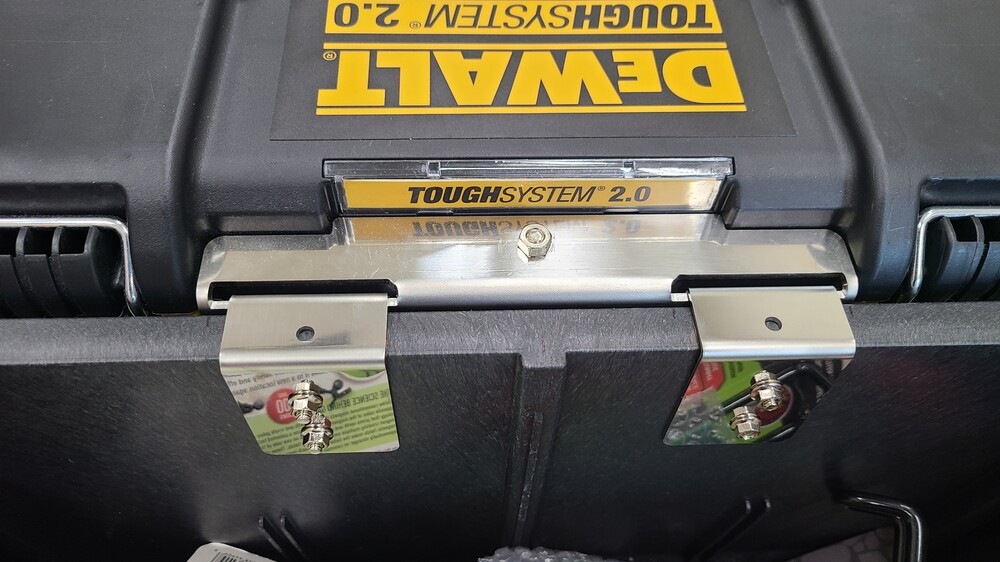

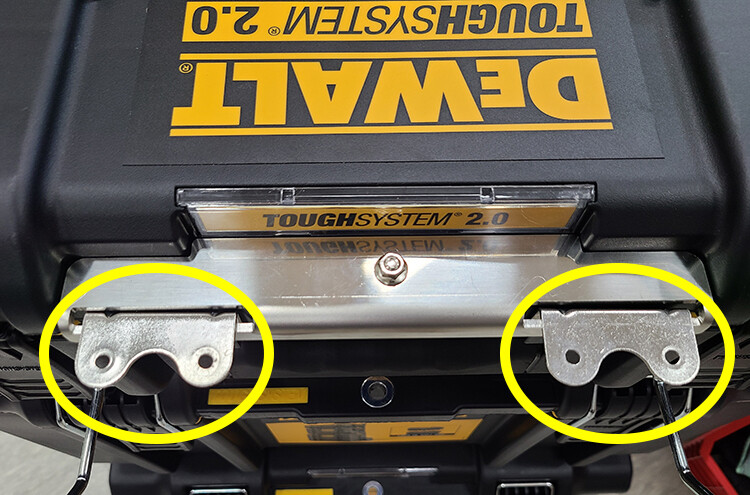

4. ㄱ자 브라켓이 사진과 같이 사다리용 브라켓 잔공홀에 끼워져야 합니다.

그래서 위치를 정확히 체크 하고 ㄱ자 브라켓을 사다리에 체결 합니다.

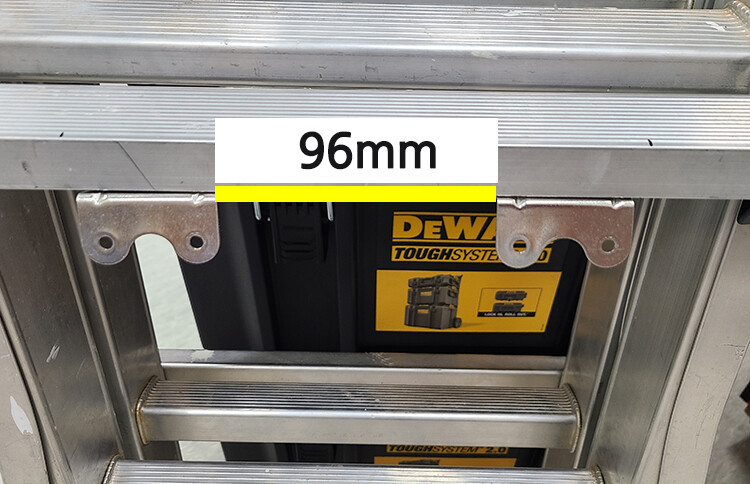

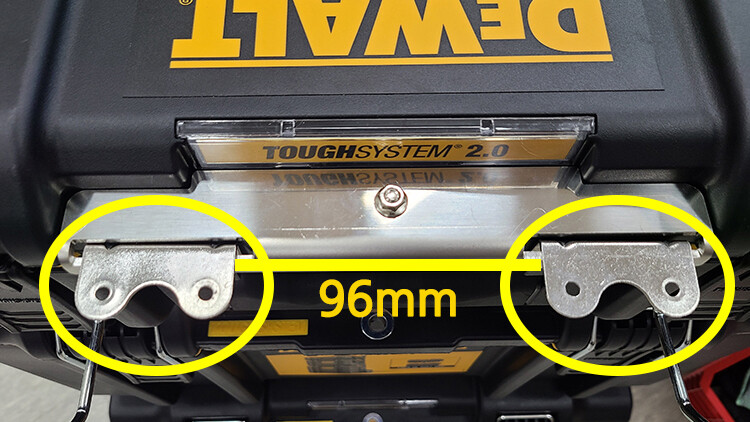

간격 : 96mm

96mm 간격으로 체크하고 사다리에 장착 합니다!

5. 96mm 간격으로 체크하고 사다리에 장착 합니다!

<체크!! :  사다리 높이도 고려하여 ㄱ자 브라켓 체결 !!>

< 사용자의 부주의로 잘못 체결한 것은 교환, 환불 대상이 아닙니다. >

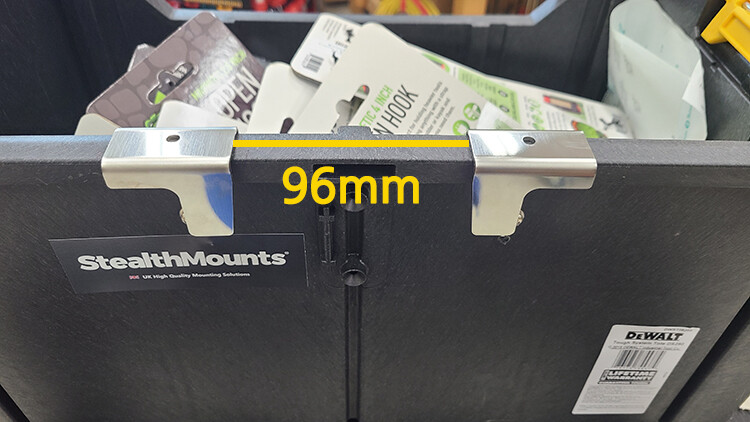

오픈형 박스용 ㄷ자 브라켓 간격도 동일합니다.

오픈형 박스 뒷쪽 중앙에 96mm 간격으로 부착

사진과 같이 브라켓 좌/우용

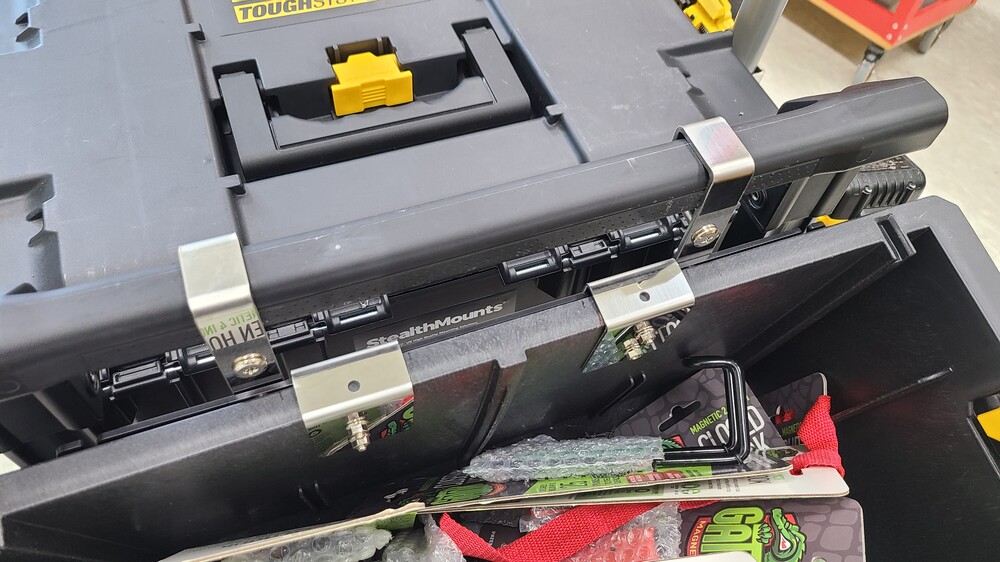

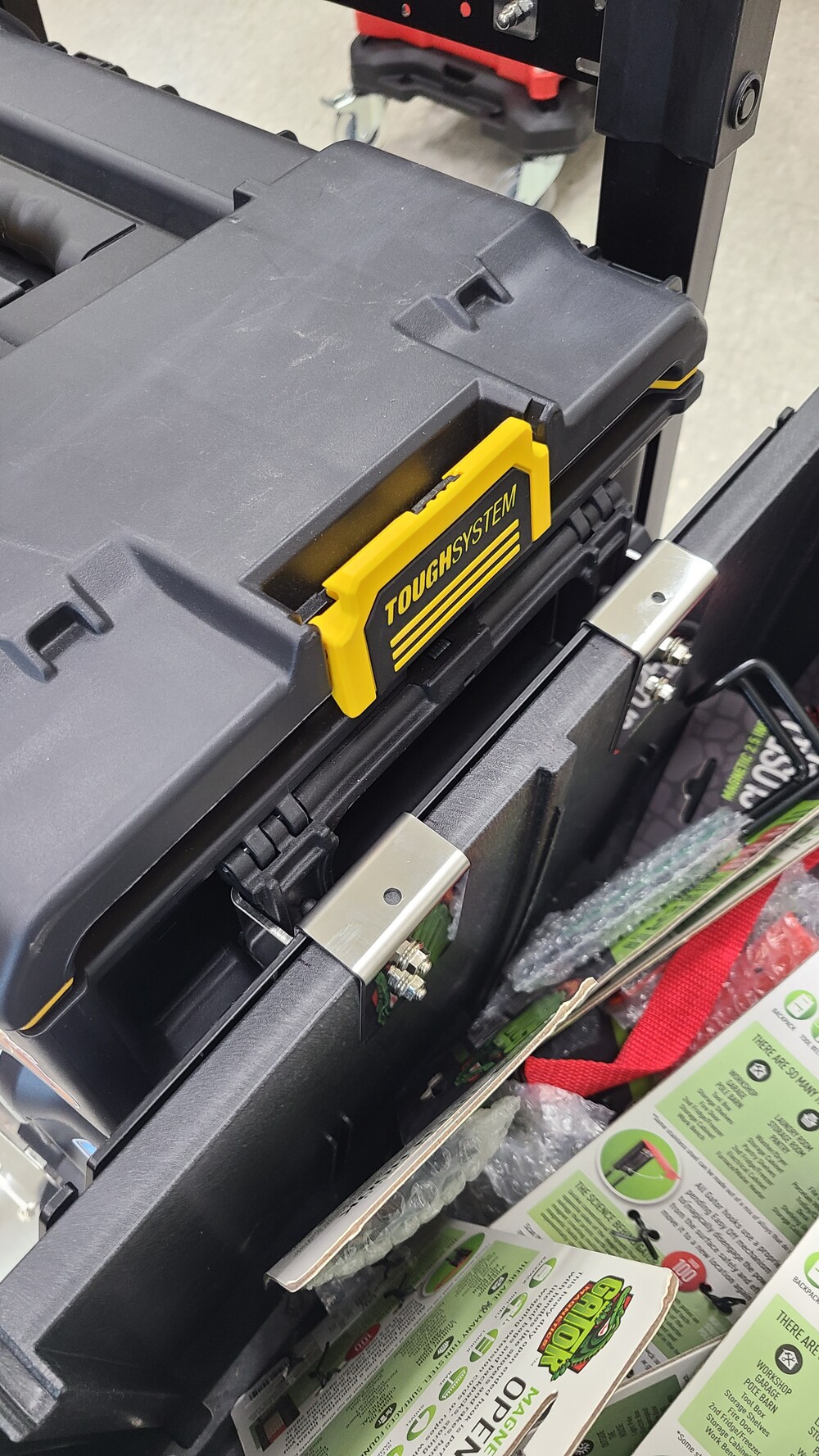

오픈형 박스에 ㄷ자 브라켓 체결 후 거치대에 기운 모습

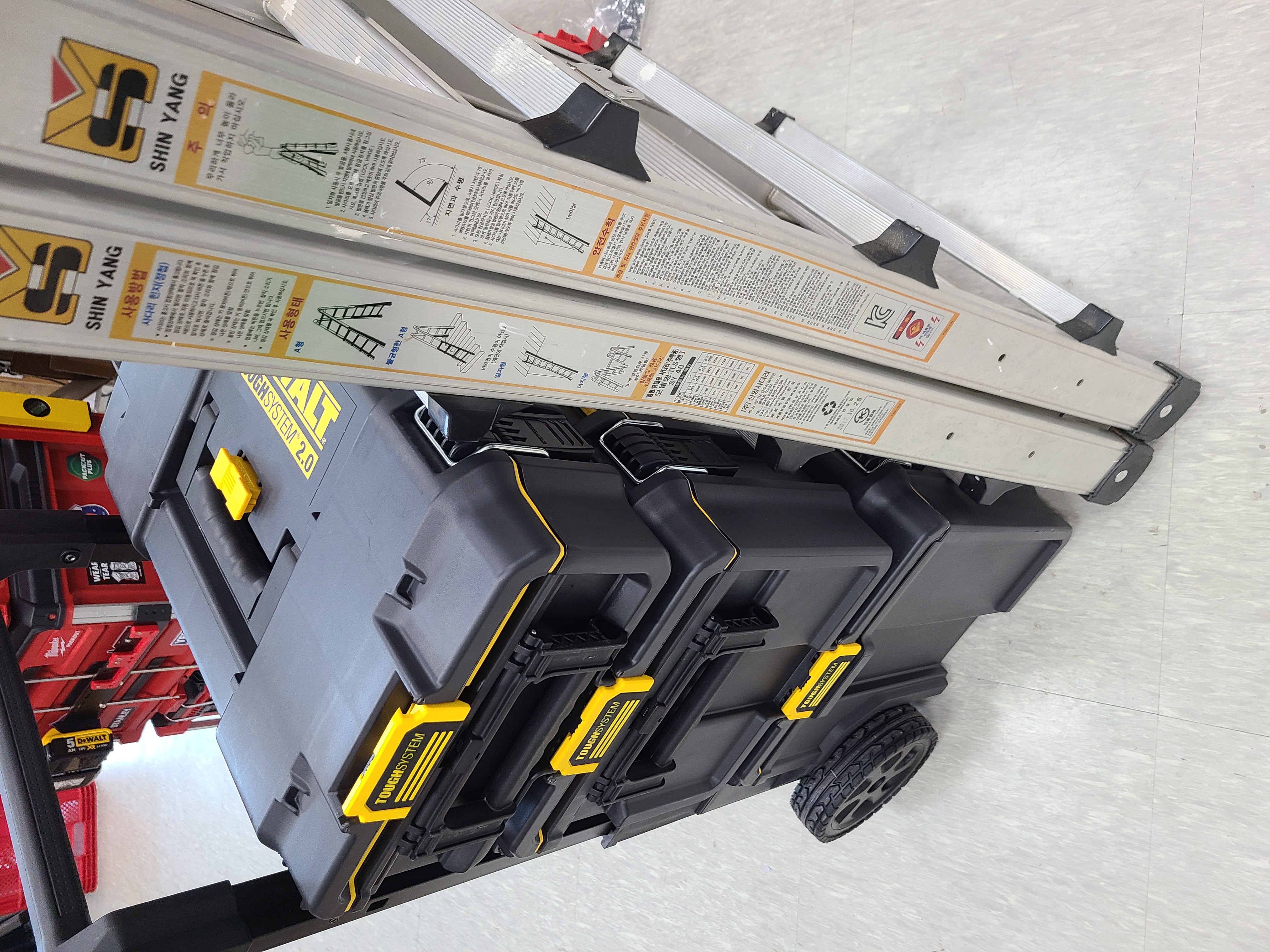

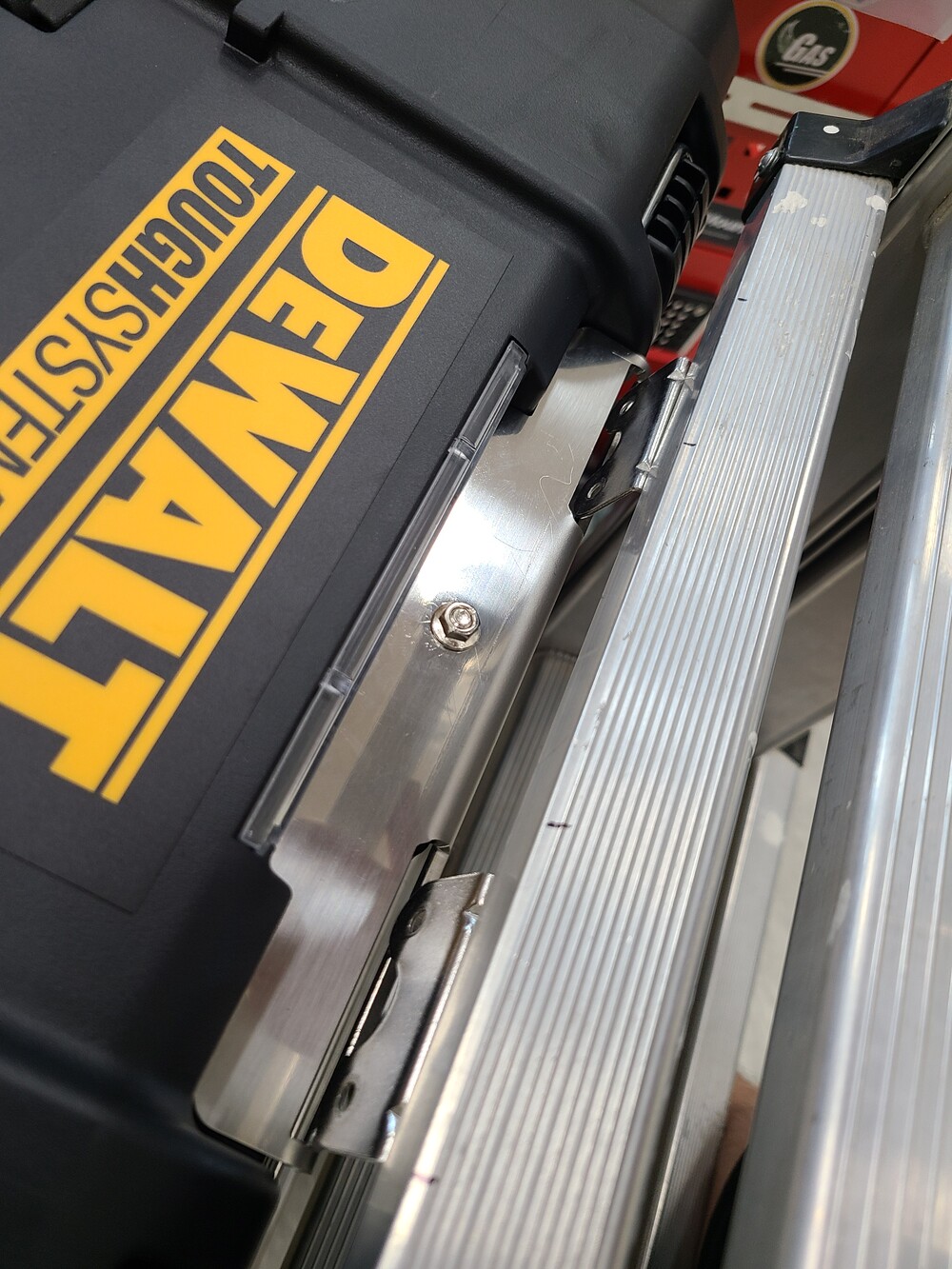

거치대에 사다리 거치한 모습

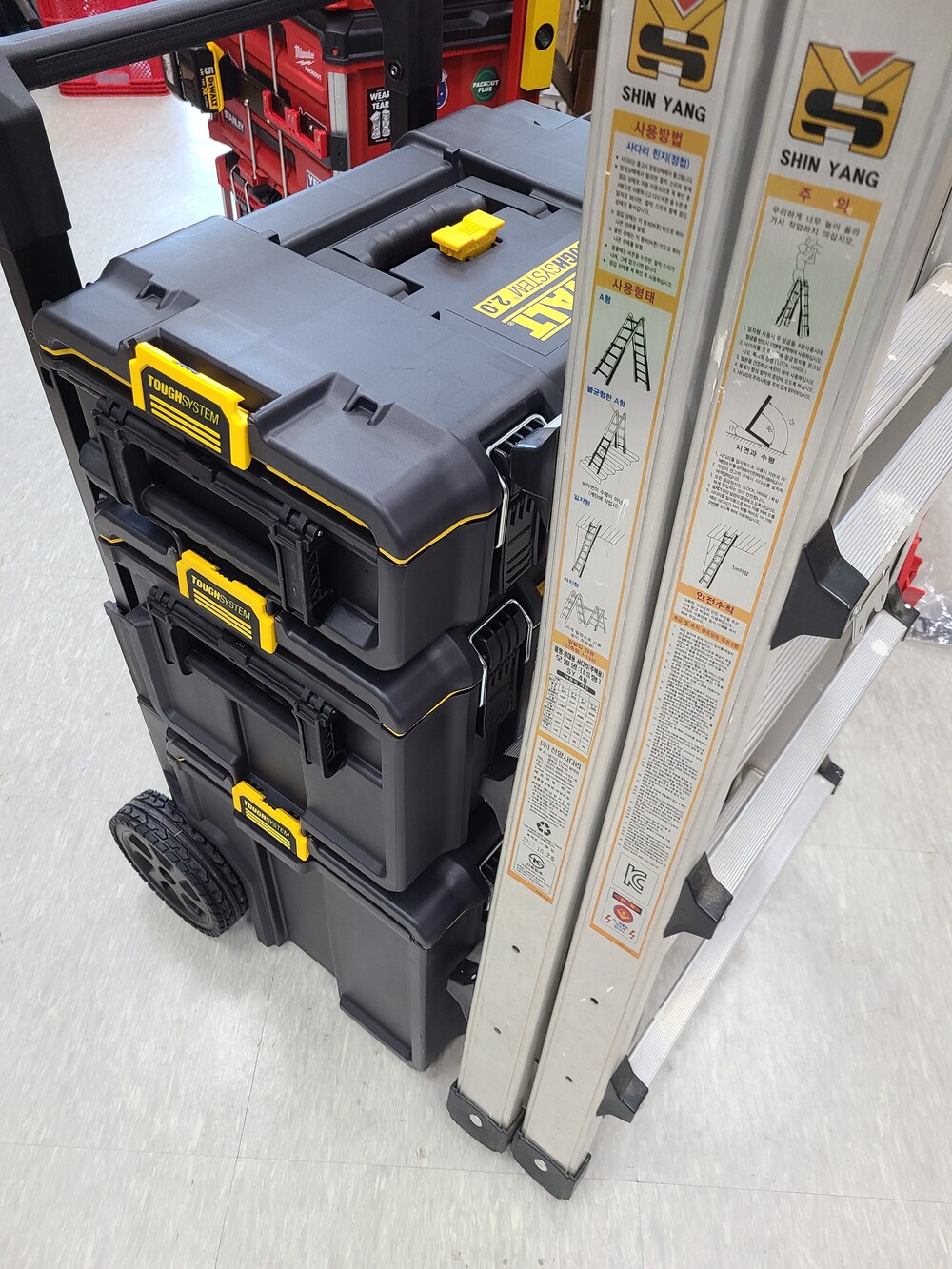

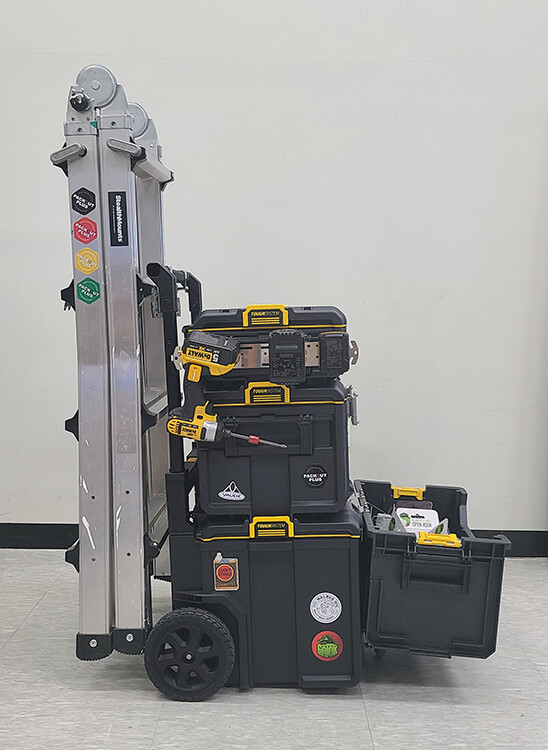

6. 사다리가 거치된 모습 입니다.

7. 사다리가 거치 되었을때 땅에 닿지 않도록 위치 선정 중요!!

< 공지사항 >

공구함에 내용물이 없을 경우 사다리 무게로 인해 공구함이 넘어 질 수 있습니다.

주의 바랍니다.

성능을 위해 예고 없이 사양이 변경 될 수 있습니다.

제품(스틸, SUS제품) 특성상 가공 / 적재 / 이송 / 포장 시 제품에 작은 스크래치가 발생합니다.

이점 고려하여 구매 부탁드립니다. 제작 간 발생한 작은 스크래치 등으로

교환, 환불이 불가함을 양해 부탁드립니다. 감사합니다.
